| Funktion |

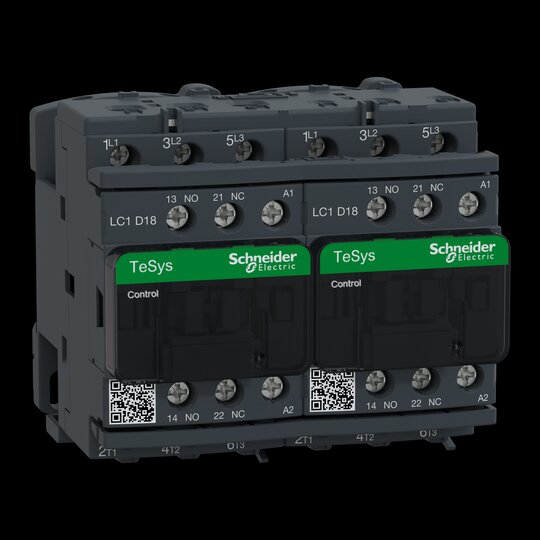

Wendeschütz |
| Tragschienenmontage möglich |
true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
48 - 48.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
48 - 48.0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
32 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW |
| Bemessungsbetriebsleistung NEMA |
7,46 kW |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Breite |
90 mm |
| Höhe |
77 mm |
| Tiefe |
86 mm |
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
