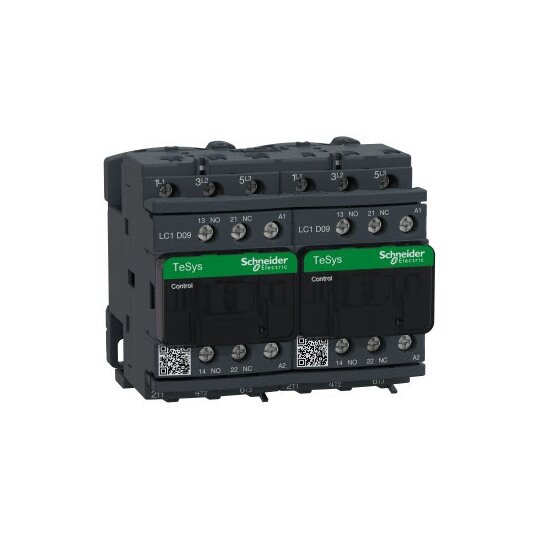

Schneider LC2D09P7 Wendeschützkombi 3p
1S1Ö 4kW 400V AC3 9A 230VAC
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2743603
- EAN
- 3389110384734
- Hersteller-Nr.
- LC2D09P7
- DEHA.-Nr.
- 0071301
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 3,73 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 90 mm |
| Höhe | 77 mm |
| Tiefe | 86 mm |
TeSys D û 3-polige Wendeschütze. Wendeschützkombination, 9A, Spule. Anschluss Schraubklemmen, Bemessungsleistung 4 kW, Kontakte 1 S + 1 Ö, MTZ 13. Gerätebreite 90 mm bis 40 A, Schraub- und Schnappbefestigung. 3-polig, je zwei integrierte Hilfskontakte, erweiterbar um bis zu je vier Hilfskontakte. Steuer- und Leistungsebene räumlich und farblich getrennt. In der Grundausführung plombierbar. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3. Wechselspannungsbetätigt 230 V 50/60 Hz.
