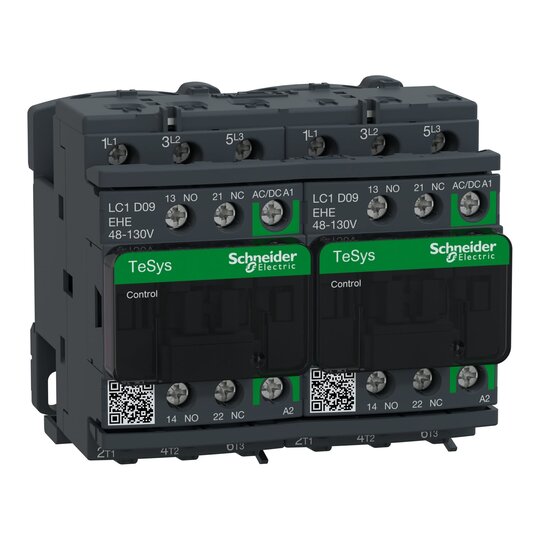

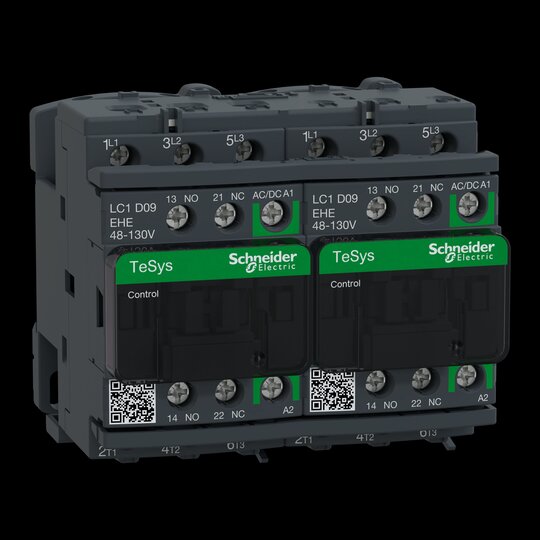

Schneider LC2D09EHE Wendeschützkombi 3p
1S+1Ö 4kW 400V AC3 9A 48-130VACDC
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2768611
- EAN
- 3606480987854
- Hersteller-Nr.
- LC2D09EHE
- DEHA.-Nr.
- 5278311
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 130.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 130.0 V |
| Bemessungssteuerspeisespannung Us bei DC | 48 - 130.0 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC/DC |
| Betriebsspannung bei DC | 440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 3,73 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 90 mm |
| Höhe | 77 mm |
| Tiefe | 86 mm |
3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 9A AC-3 4kW@400V, es beinhaltet eine 48-130V AC/DC Low-Consumer-Elektronikspule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung. LC2D09EHE ist ein 3-poliges Wendeschütz TeSys D für Motoranwendungen bis 4kW@400V. Es beinhaltet eine 48-130V AC/DC low consumption elektronische Spule und 2 Öffner+2 Schließer eingebaute Hilfskontakte, Schließer Spiegel zertifiziert. Kompakte, DIN-Schienenmontage, mit mechanischer Verriegelung und vorverdrahteter Wendeschaltung, sorgt für Zuverlässigkeit und Langlebigkeit. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
|
