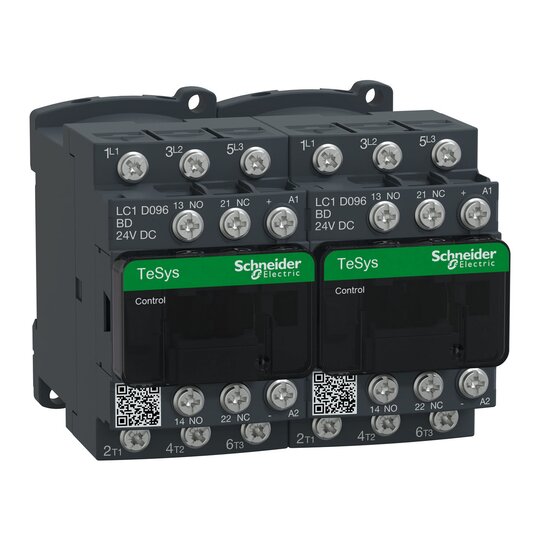

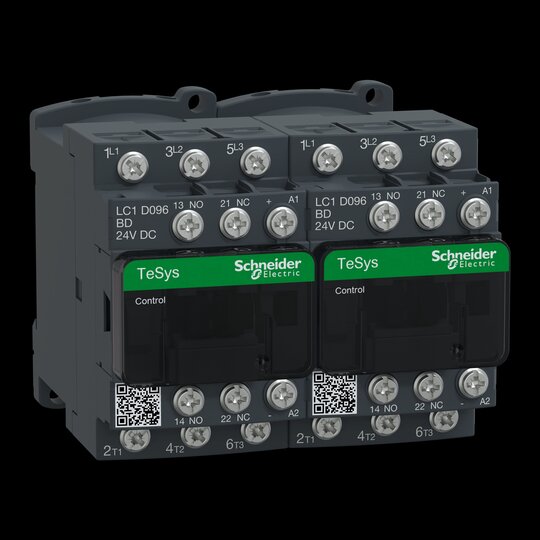

Schneider LC2D096BD Wendeschützkombi 3p
1S1Ö 4kW 400V AC3 9A 24VDC
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2749393
- EAN
- 3389110706529
- Hersteller-Nr.
- LC2D096BD
- DEHA.-Nr.
- 2964656
- eClass.-Nr.
- 27371009
- Zolltarif-Nr.
- 85364900
| Funktion | Wendeschütz |
| Tragschienenmontage möglich | true |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24.0 V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 3,73 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Breite | 90 mm |
| Höhe | 77 mm |
| Tiefe | 95 mm |
3-poliges Wendeschütz TeSys D für Motoranwendungen bis 4kW@400V. Er bietet eine 24V DC-Spule, eingebaute Hilfskontakte 2 Öffner+2 Schließer mit Schließer-zertifiziertem Spiegel, mechanische Verriegelung und Ringsteckeranschlüsse. Kompakte, DIN-Schienenmontage, die für Zuverlässigkeit und Langlebigkeit sorgt. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
