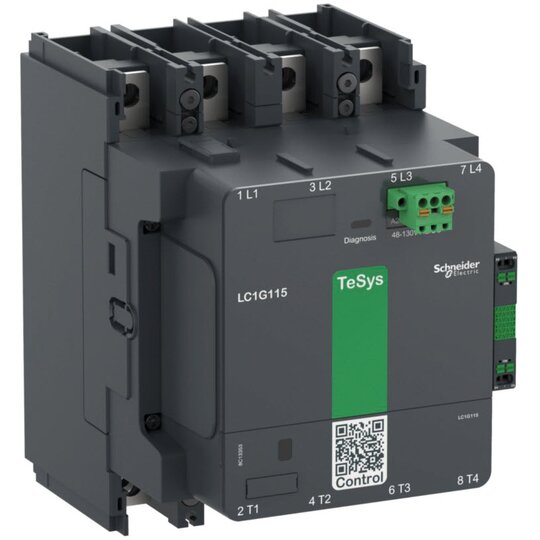

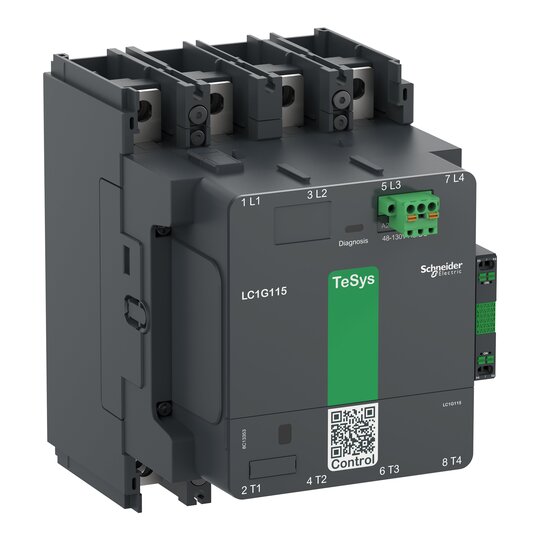

Schneider LC1G1504EHEN Leistungsschütz TeSys control - Giga, 4-polig, 275A

Ihr Nettopreis
Art.-Nr.
2816811
EAN
3606481922038
Hersteller-Nr.
LC1G1504EHEN
DEHA.-Nr.
6772417
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 130.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 130.0 V
Bemessungssteuerspeisespannung Us bei DC 48 - 130.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Bolzenanschluss
Betriebsspannung bei AC 50 Hz 1000 - 1000.0 V
Betriebsspannung bei AC 60 Hz 1000 - 1000.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 275 A
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 150 A
Bemessungsbetriebsleistung bei AC-4, 400 V 75 kW
Bemessungsbetriebsleistung NEMA 100 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 143 mm
Höhe 193 mm
Tiefe 193 mm

TeSys control - Giga Leistungsschütz, 4 Pole (4S) für Anwendungen der Kategorie AC-1 bis 275A bei 400V. Das Schütz verfügt über eine AC/DC Weitbereichsspule von 48-130V mit geringem Energieverbrauch. Im Lieferumfang befindet sich ein montierter Hilfsschalterblock mit einem Schließer und einem Öffner Kontakt. Konzipiert für anspruchsvolle Anwendungen mit maximalen Betriebsraten von bis zu 600 Zyklen pro Stunde und Umgebungen bis 60°C. Hohe Zuverlässigkeit und Langlebigkeit mit einer mechanischen Lebensdauer von 5 Mcycles. Green Premium-konform (RoHs/Reach).

https://eref.se.com/de/de/scope/product-pdf/LC1G1504EHEN

Produktdatenblatt

Download (Stand: 09.01.2025)

DOC CE-Erklärung

Download (Stand: 09.01.2025)

DOC CE-Erklärung

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

EPD-Erklärung

Download (Stand: 09.01.2025)

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025
