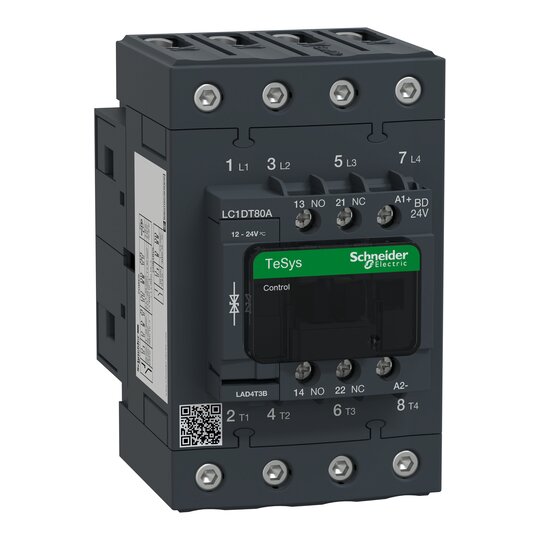

Schneider LC1DT80ABD Leistungsschütz 4p 1S1Ö 80A AC1 24VDC

Hersteller-Nr. LC1DT80ABD 181291
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2749402
EAN
3389119409360
DEHA.-Nr.
2964629
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 4
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 70 mm
Höhe 122 mm
Tiefe 120 mm

4-poliges Schütz TeSys D für AC-1-Lastanwendungen bis 80 A/690 V. Es verfügt über eine 24-V-DC-Spule, integrierte 1S+1Ö-Hilfskontakte (NC-Spiegelkontakt), Stromanschluss über EverLink-Schraubklemmen und Steuerung über Schraubklemmen. Kompakt (70 mm breit), DIN-Schienenmontage, für hohe Betriebsgeschwindigkeiten bis zu 3600 Zyklen/Stunde, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
