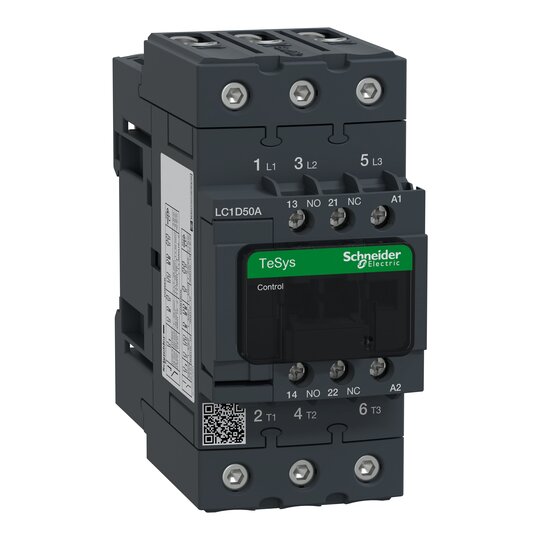

Schneider LC1D50AP7 Leistungsschütz 3p 1S1Ö 22kW 400V AC3 50A 230VAC
1 Stück

Listenpreis
Art.-Nr.
2740545
EAN
3389119408707
Hersteller-Nr.
LC1D50AP7
DEHA.-Nr.
2964514
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 25 A
Bemessungsbetriebsleistung bei AC-4, 400 V 11 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 55 mm
Höhe 122 mm
Tiefe 120 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 230 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, BV, GOST, CCC, CSA, UL, RINA, LROS (Lloyds register of shipping), DNV. Produktstandards gem.
