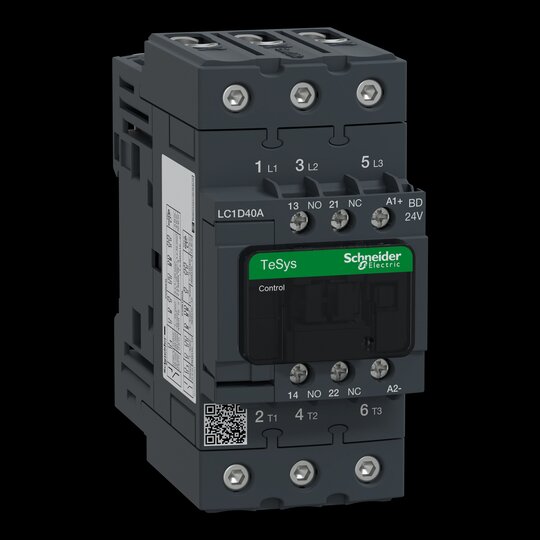

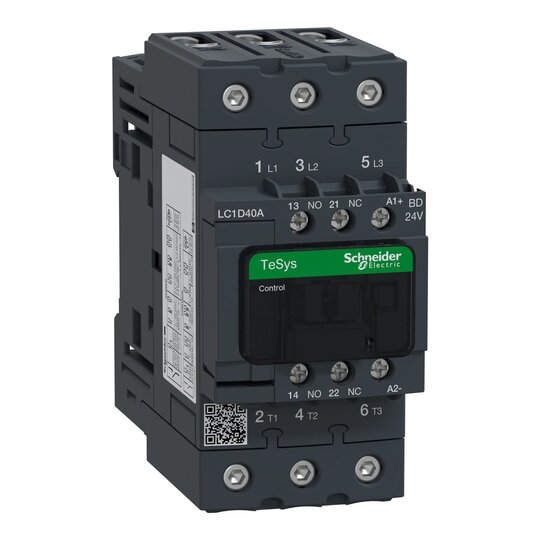

Schneider LC1D40ABD Leistungsschütz 3p 1S1Ö 18,5kW 400V AC3 40A 24VDC
1 Stück

Listenpreis
Art.-Nr.
2749425
EAN
3389119408486
Hersteller-Nr.
LC1D40ABD
DEHA.-Nr.
2964464
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 60 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A
Bemessungsbetriebsleistung bei AC-3, 400 V 18,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 20 A
Bemessungsbetriebsleistung bei AC-4, 400 V 9 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 55 mm
Höhe 122 mm
Tiefe 120 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A, Spule 24 V DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,925 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, CSA, GOST, UL. Produktstandards gem.
