| Bemessungssteuerspeisespannung Us bei DC |
17 - 30.0 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
sonstige |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
60 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
40 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
18,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
20 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
9 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |
| Breite |
55 mm |
| Höhe |
122 mm |
| Tiefe |
120 mm |

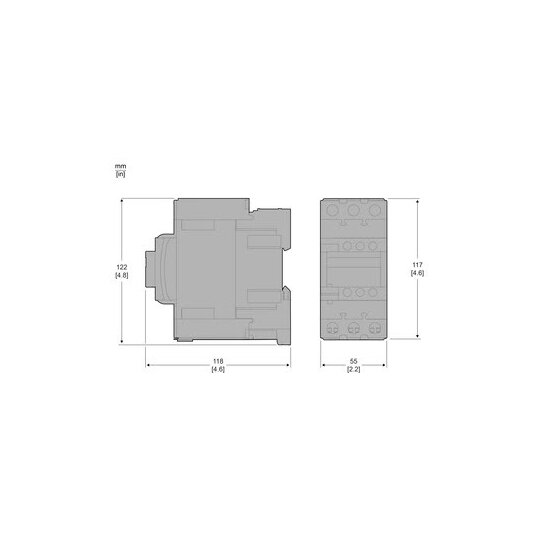

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A, Spule 17-30 V DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,992 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-1, AC-3. Spule- DC geringe Leistungsaufnahme, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
https://download.se.com/files?p_Doc_Ref=ENVEOLI1607010EN&p_File_Name=ENVEOLI1607010_V3_2.pdf
