Schneider LC1D38P7 Leistungsschütz 3p 1S1Ö 18,5kW 400V AC3 38A 230VAC
1 Stück

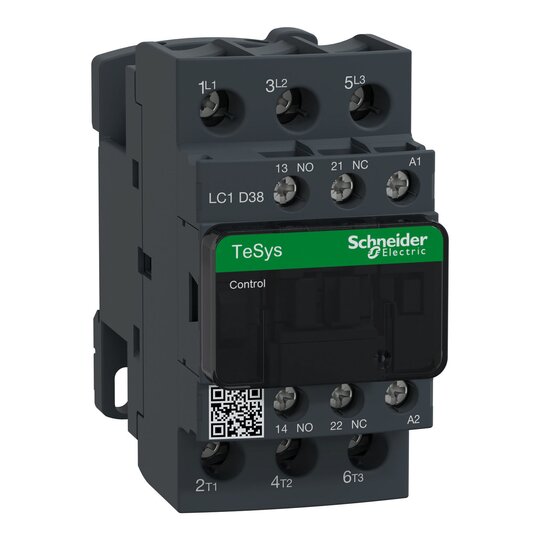

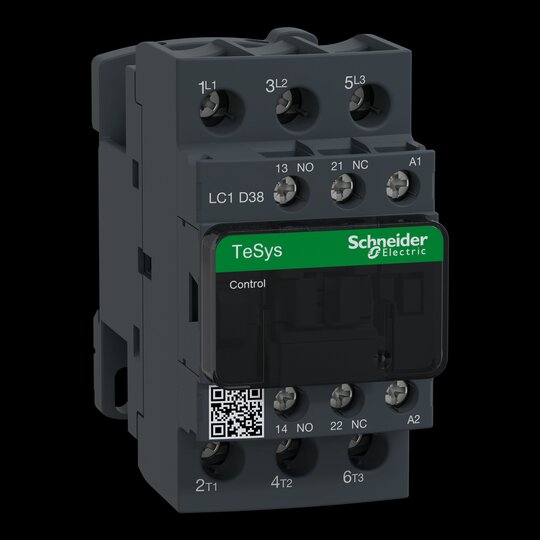

Schneider TeSys D Leistungsschütz LC1D38P7


Technische Daten

Anwendung: Motorsteuerung, Widerstandslast

Beschreibung der Pole: 3P

Nutzungskategorie: AC-1 / AC-3 / AC-4

Aufbau der Hilfskontakte: 1 S + 1 Ö

Montagehalterung: Platte, Schiene

Schutzabdeckung: Ja

Betriebsrate: 3.600 cyc/h bei = 60 °C

Mechanische Lebensdauer: 15.000.000 Zyklen

Ansprechzeit: 12 - 22 ms Schließung / 4 - 19 ms Öffnung

Schutzart: IP2X Stirnfläche (entspricht IEC 60529)

Verschmutzungsgrad: 3

Schutzbehandlung: TH (entspricht IEC 60068-2-30)

Flammenfestigkeit: V1 (entspricht UL 94)

Feuerwiderstand: 850 °C (entspricht IEC 60695-2-1)

Mechanische Festigkeit:

Erschütterungen Schütz geöffnet: 8 Gn für 11 ms
Erschütterungen Schütz geschlossen 15 g für 11 ms
Vibrationen Schütz geöffnet: 2 g, 5 - 300 Hz
Vibrationen geschlossen: 4 g, 5 - 300 Hz


Elektrische Daten

Steuerstromkreis-Typ: AC 50/60 Hz

Steuerkreisspannung: 230 V AC 50/60 Hz

Nennbetriebsstrom le:

38 A (=60 °C) bei = 440 V AC AC-3 für Hauptstromkreis
50 A (=60 °C) bei = 440 V AC AC-1 für Hauptstromkreis

Betriebsbemessungsspannung Ue: = 300 V DC für Hauptstromkreis / 690 V AC 25 - 400 Hz für Hauptstromkreis

Motorleistung:

18,5 kW bei 500 V AC 50/60 Hz AC-3
18,5 kW bei 660 - 690 V AC 50/60 Hz AC-3
7,5 kW bei 400 V AC 50/60 Hz AC-4
18,5 kW bei 380 - 400 V AC 50/60 Hz AC-3
18,5 kW bei 415 - 440 V AC 50/60 Hz AC-3
9 kW bei 200 - 230 V AC 50/60 HZ AC-3

Bemessungsstoßspannungsfestigkeit [Uimp]: entspricht IEC 60947

Überspannungskategorie: III

Nenn-Unterbrechungskapazität: 550 A bei 440 V für Hauptstromkreis (entspricht IEC 60947)

Irms Nenneinschaltleistung:

550 A bei 440 V für Hauptstromkreis (entspricht IEC 90947)
140 A AC für Signalschaltkreis (entspricht IEC 60947-5-1)
250 A DC für Signalschaltkreis (entspricht IEC 60947-5-1)

Nennisolationsspannung Ui:

600 V für Hauptstromkreis Zertifizierungen CSA
600 V für Hauptstromkreis Zertifizierungen UL
690 V für Hauptstromkreis (entspricht IEC 60947-4-1)
690 V für Signalschaltkreis (entspricht IEC 60947-1)
600 V für Signalschaltkreis Zertifizierungen CSA
600 V für Signalschaltkreis Zertifizierungen UL

Mittlere Impedanz: 2 MOhm bei 50 Hz - lth 50 A für Hauptstromkreis

Nennkurzzeitstrom lcw:

150 A = 40 °C 1 min. Hauptstromkreis
310 A = 40 °C 10 s Hauptstromkreis
430 A = 40 °C 1 s Hauptstromkreis
60 A = 40 °C 10 min. Hauptstromkreis
100 A 1 s Signalschaltkreis
120 A 500 ms Signalschaltkreis
140 A 100 ms Signalschaltkreis


Temperaturen

Umgebungstemperatur bei Lagerung: -60 bis +80 °C

Umgebungstemperatur bei Betrieb: -20 °C bis +60 °C

Geräte Umgebungstemperatur: -40 °C bis +70 °C bei Uc

Gewicht und Abmessungen

Gewicht: 0,38 kg

Höhe: 85 mm

Breite: 45 mm

Tiefe: 92 mm
