| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
48 - 130.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
48 - 130.0 V |
| Bemessungssteuerspeisespannung Us bei DC |
48 - 130.0 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
38 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
18,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
18 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
7,5 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |
| Breite |
45 mm |
| Höhe |
85 mm |
| Tiefe |
92 mm |

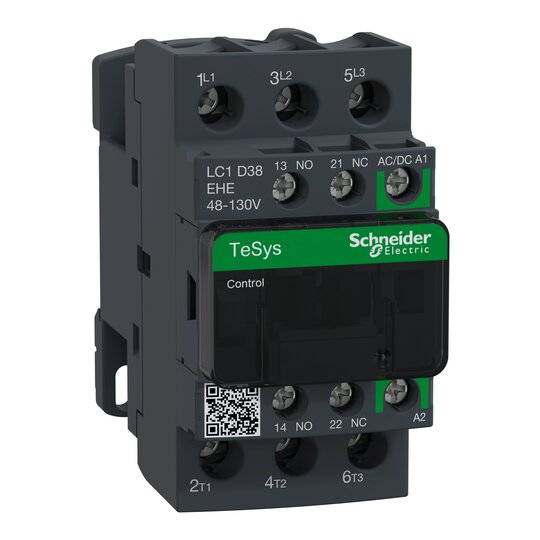

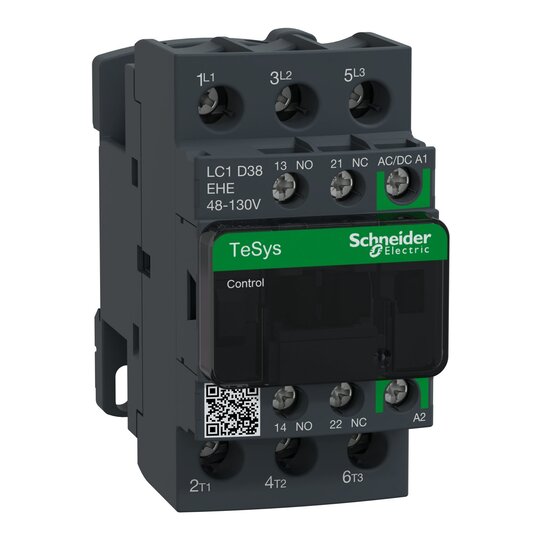

Standardschütze der Serie TeSys D Green mit einem Leistungsbereich von 0,06 -37 kW überzeugen durch die weiten Steuerspannungsbereiche in AC/DC Ausführung und die überdurchschnittliche Energieeffizienz. Zusätzlich sind ansprechendes und funktionelles Design, schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm, sowie das Erfüllen internationaler Standards weitere Merkmale dieser Serie. Die Leistungsgrößen 40 bis 80 A sind mit den patentierten EverLink Klemmen ausgestattet. Diese gewährleisten eine zuverlässige und dauerhafte Verbindung. Alle Leistungsgrößen der TeSys D Green Serie lassen sich durch die speziell entwickelten Spulen direkt mit einer Speicherprogrammierbaren Steuerung Schalten, dazu ist kein weiteres Zubehör notwendig.
