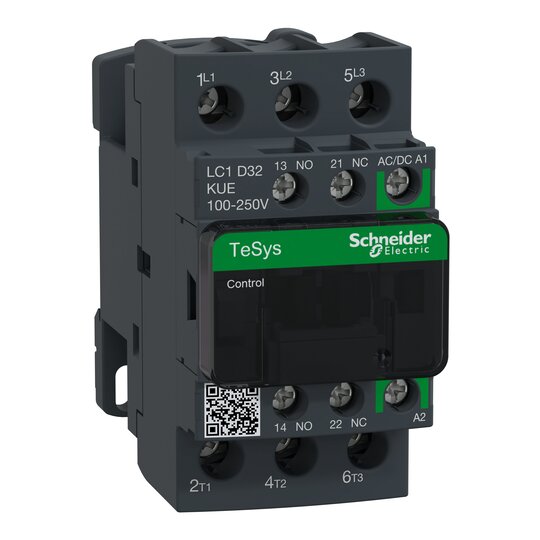

Schneider LC1D32KUE Leistungsschütz 3p 1S+1Ö 15kW 400V AC3 32A 100-250VACDC
1 Stück

Listenpreis
Art.-Nr.
2768644
EAN
3606480987779
Hersteller-Nr.
LC1D32KUE
DEHA.-Nr.
5278260
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250.0 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 18 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7,5 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 85 mm
Tiefe 92 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 100-250 V AC/DC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,438 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-3, AC-1. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Anschluss Steuerteil Schraubklemmen.
