| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
115 - 115.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
115 - 115.0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Betriebsspannung bei AC 50 Hz |
440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz |
440 - 440.0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
50 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
32 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
15 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
18 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
7,5 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |
| Breite |
45 mm |
| Höhe |
85 mm |
| Tiefe |
92 mm |

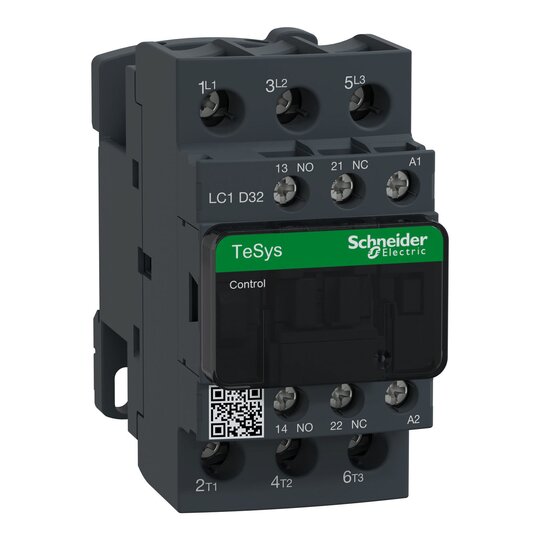

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 115 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-1, AC-3, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), UL, CCC, GL, CSA, DNV, GOST, RINA, BV. Produktstandards gem.
