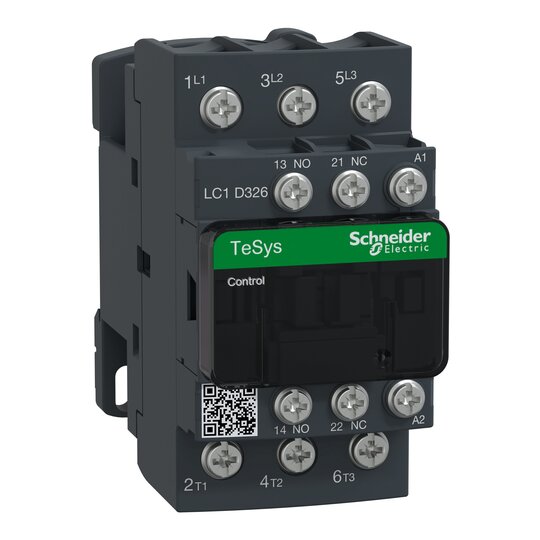

Schneider LC1D326B7 Leistungsschütz 3p 1S1Ö 15kW 400V AC3 32A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2748393
EAN
3389110805147
Hersteller-Nr.
LC1D326B7
DEHA.-Nr.
0073263
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis sonstige
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 18 A
Bemessungsbetriebsleistung bei AC-4, 400 V 7,5 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 85 mm
Tiefe 92 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 24 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,375 kg. Kategorie AC-3, AC-1, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, CSA, UL, RINA, GOST, LROS (Lloyds register of shipping), CCC, GL, DNV. Produktstandards gem.
