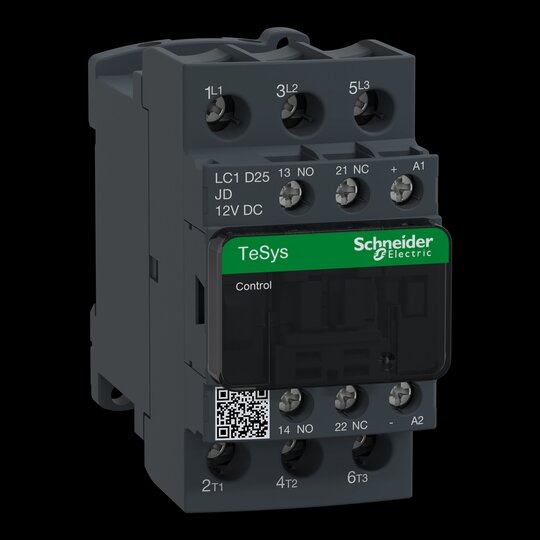

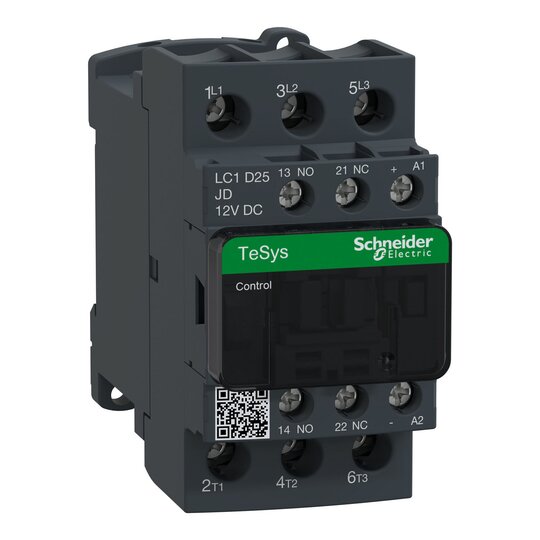

Schneider LC1D25JD Leistungsschütz 3p 1S1Ö 11kW 400V AC3 25A 12VDC
1 Stück

Listenpreis
Art.-Nr.
2741652
EAN
3389110356632
Hersteller-Nr.
LC1D25JD
DEHA.-Nr.
0073203
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 12 - 12.0 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 12 A
Bemessungsbetriebsleistung bei AC-4, 400 V 5,5 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 85 mm
Tiefe 101 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 12 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,53 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, DNV, CSA, BV, UL, GL, LROS (Lloyds register of shipping), CCC, RINA. Produktstandards gem.
