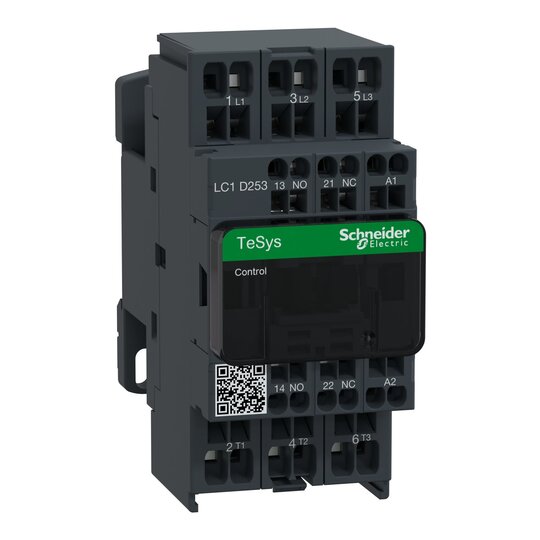

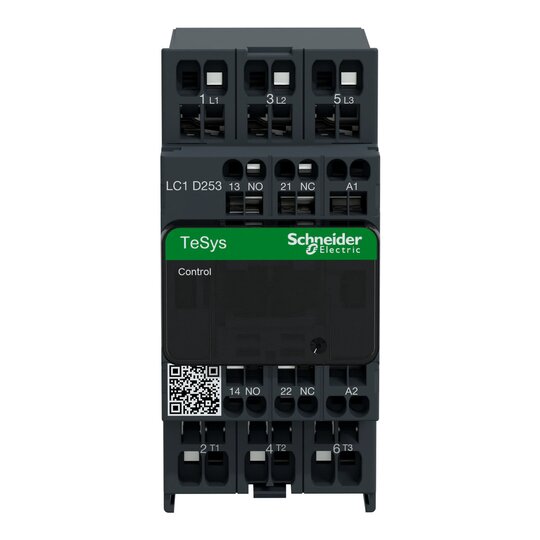

Schneider LC1D253B7 Leistungsschütz 3p 1S1Ö 11kW 400V AC3 25A 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2743182
EAN
3389110804263
Hersteller-Nr.
LC1D253B7
DEHA.-Nr.
0073040
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 40 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 12 A
Bemessungsbetriebsleistung bei AC-4, 400 V 5,5 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 99 mm
Tiefe 92 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V AC. Abmessung (BxHxT) 45x99x92 mm, Gewicht 0,37 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach DNV, UL, GL, CCC, BV, RINA, GOST, CSA, LROS (Lloyds register of shipping). Produktstandards gem.
