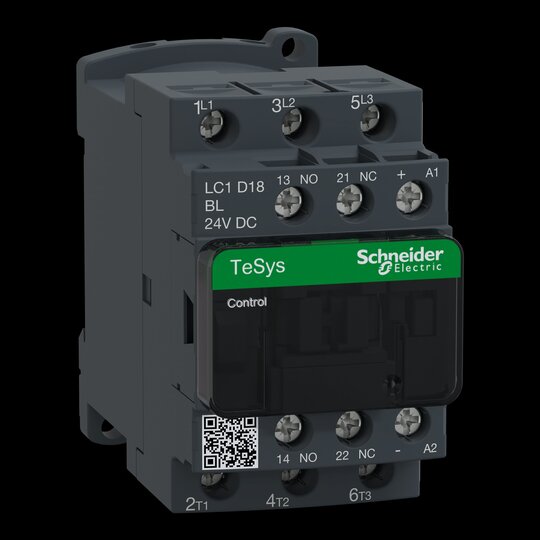

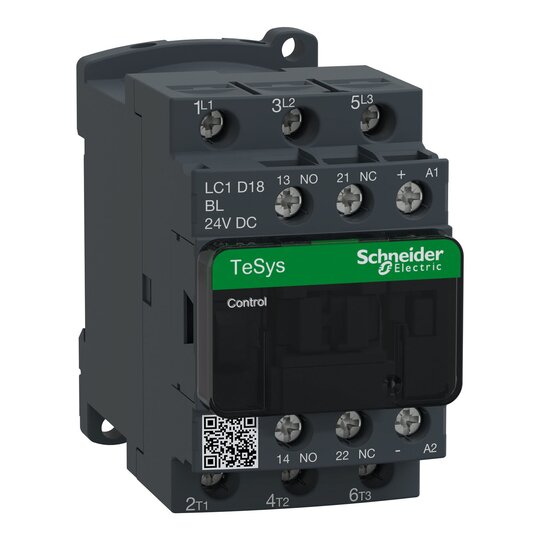

Schneider LC1D18BL Leistungsschütz 3p 1S1Ö 7,5kW 400V AC3 18A 24VDC
1 Stück

Listenpreis
Art.-Nr.
2743703
EAN
3389110361711
Hersteller-Nr.
LC1D18BL
DEHA.-Nr.
0071872
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 9 A
Bemessungsbetriebsleistung bei AC-4, 400 V 4 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 77 mm
Tiefe 95 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 24 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,49 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, GOST, CCC, DNV, LROS (Lloyds register of shipping), UL, GL, CSA, RINA. Produktstandards gem.
