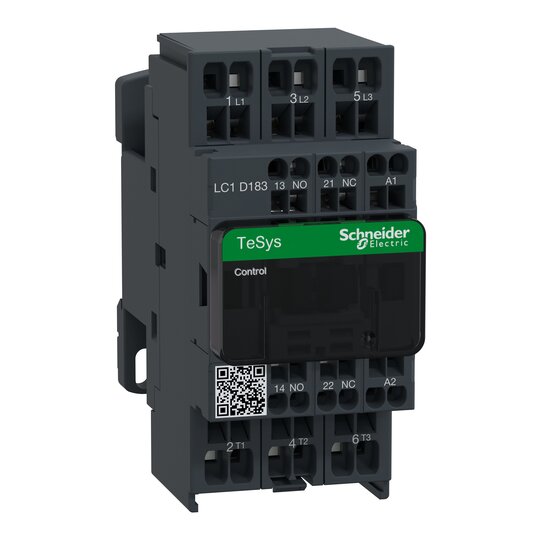

Schneider LC1D183F7 Leistungsschütz 3p 1S1Ö 7,5kW 400V AC3 18A 110V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2743184
EAN
3389110803693
Hersteller-Nr.
LC1D183F7
DEHA.-Nr.
0072972
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 110 - 110.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 110 - 110.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 9 A
Bemessungsbetriebsleistung bei AC-4, 400 V 4 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 99 mm
Tiefe 86 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 110 V AC. Abmessung (BxHxT) 45x99x86 mm, Gewicht 0,33 kg. Kategorie AC-4, AC-3, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, LROS (Lloyds register of shipping), CSA, GL, CCC, DNV, GOST, BV, RINA. Produktstandards gem.
