| Bemessungssteuerspeisespannung Us bei DC |
24 - 24.0 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Federzuganschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
32 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
18 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
4 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |
| Breite |
45 mm |
| Höhe |
99 mm |
| Tiefe |
101 mm |

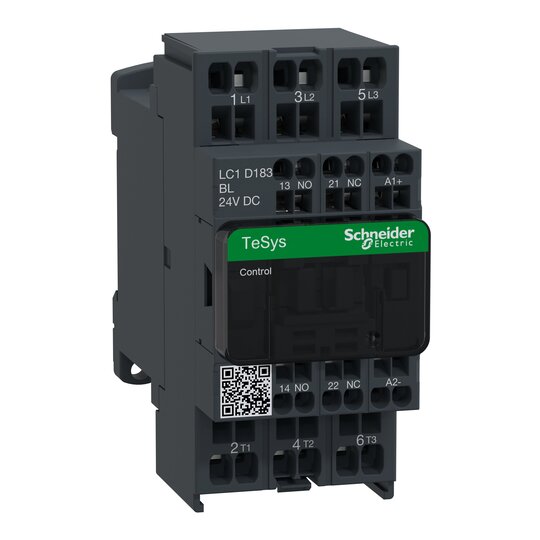

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 18 A, Spule 24 V DC. Abmessung (BxHxT) 45x99x101 mm, Gewicht 0,49 kg. Kategorie AC-3, AC-4, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), BV, GOST, RINA, CCC, CSA, GL, UL, DNV. Produktstandards gem.
https://download.se.com/files?p_Doc_Ref=ENVEOLI1102030EN&p_File_Name=ENVEOLI1102030_V3.pdf
