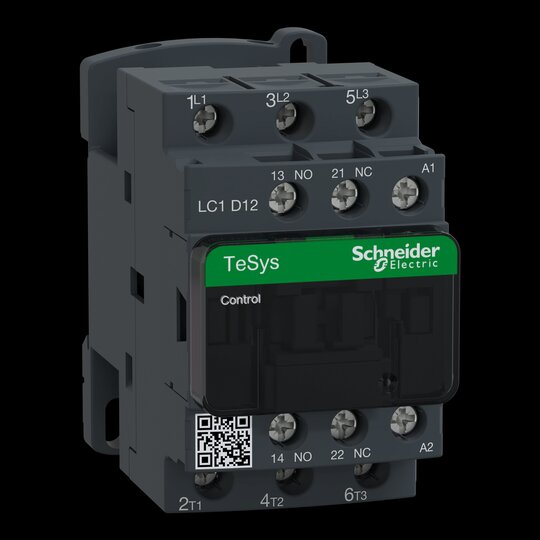

Schneider LC1D12E7 Leistungsschütz 3p 1S1Ö 5,5kW 400V AC3 12A 48V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2743398
EAN
3389110349191
Hersteller-Nr.
LC1D12E7
DEHA.-Nr.
0072634
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 48 - 48.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 48 - 48.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7,5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 77 mm
Tiefe 86 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 48 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,325 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), DNV, BV, RINA, GOST, GL, CSA, CCC, UL. Produktstandards gem.
