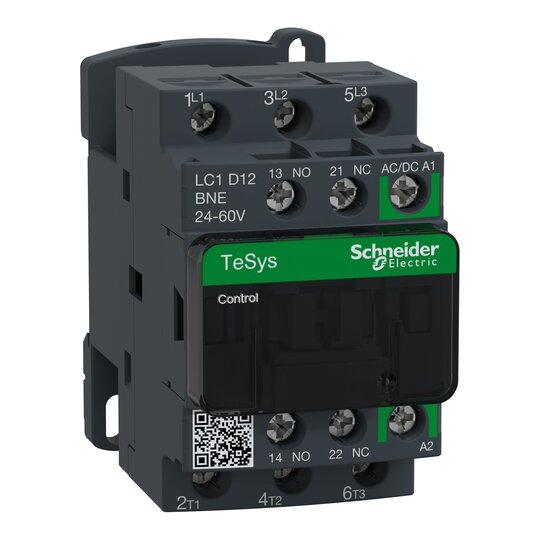

Schneider LC1D12BNE Leistungsschütz 3p 1S+1Ö 5,5kW 400V AC3 12A 24-60VACDC
1 Stück

Listenpreis
Art.-Nr.
2768626
EAN
3606480987663
Hersteller-Nr.
LC1D12BNE
DEHA.-Nr.
5278252
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 60.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 60.0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 60.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7,5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 77 mm
Tiefe 86 mm

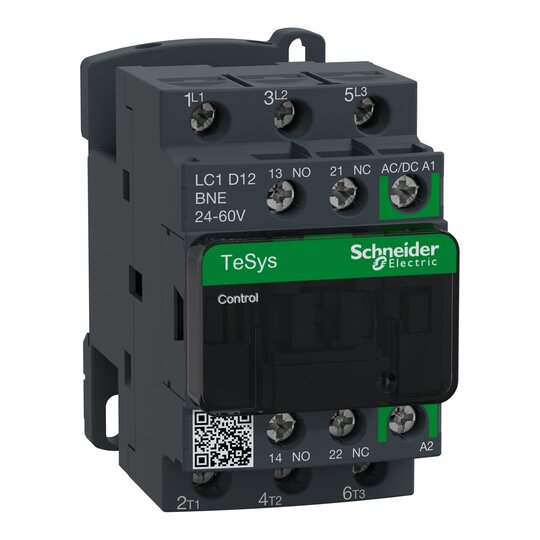

Schneider TeSys D Green Leistungsschütz LC1D12BNE


Technische Daten

  • Anwendung: Motorsteuerung, Widerstandslast
  • Beschreibung der Pole: 3P
  • Nutzungskategorie: AC-1 / AC-3
  • Aufbau der Hilfskontakte: 1 S + 1 Ö
  • Montagehalterung: Platte, Schiene
  • Schutzabdeckung: Ja
  • Betriebsrate: 3.600 cyc/h bei = 60 °C
  • Mechanische Lebensdauer: 15.000.000 Zyklen
  • Ansprechzeit: 45 - 55 ms Schließung / 20 - 90 ms Öffnung
  • Schutzart: IP20 Stirnfläche (entspricht IEC 60529)
  • Verschmutzungsgrad: 3
  • Schutzbehandlung: TH (entspricht IEC 60068-2-30)
  • Flammenfestigkeit: V1 (entspricht UL 94)
  • Feuerwiderstand: 850 °C (entspricht IEC 60695-2-1)
  • Mechanische Festigkeit:
  • Erschütterungen Schütz geöffnet: 10 Gn für 11 ms
    Erschütterungen Schütz geschlossen 15 g für 11 ms
    Vibrationen Schütz geöffnet: 2 g, 5 - 300 HzVibrationen geschlossen: 4 g, 5 - 300 Hz


    Elektrische Daten

  • Spulentyp: AC/DC, elektronisch
  • Steuerkreisspannung: 24 - 60 V AC 50/60 Hz / 24 - 60 V DC
  • Bemessungsleistung: 5,5 W
  • Nennbetriebsstrom le:
  • 12 A (=60 °C) bei = 440 V AC AC-3 für Hauptstromkreis
    25 A (=60 °C) bei = 440 V AC AC-1 für Hauptstromkreis
  • Betriebsbemessungsspannung Ue: = 690 V AC 25 - 400 Hz für Hauptstromkreis
  • Motorleistung:
  • 3 kW bei 220 - 230 V AC 50/60 Hz
    7,5 kW bei 500 V AC 50/60 Hz
    7,5 kW bei 660 - 690 V AC 50/60 Hz
    5,5 kW bei 380 - 400 V AC 50/60 Hz
    5,5 kW bei 415 - 440 V AC 50/60 Hz
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV (entspricht IEC 60947)
  • Überspannungskategorie: III
  • Nenn-Unterbrechungskapazität: 250 A bei 440 V für Hauptstromkreis (entspricht IEC 60947)
  • Irms Nenneinschaltleistung:
  • 250 A bei 440 V für Hauptstromkreis (entspricht IEC 90947)
    140 A AC für Signalschaltkreis (entspricht IEC 60947-5-1)
    250 A DC für Signalschaltkreis (entspricht IEC 60947-5-1)
  • Nennisolationsspannung Ui:
  • 690 V für Hauptstromkreis (entspricht IEC 60947-4-1)
    690 V für Signalschaltkreis (entspricht IEC 60947-1)
  • Mittlere Impedanz: 2,5 MOhm bei 50 Hz - lth 25 A für Hauptstromkreis
  • Nennkurzzeitstrom lcw:
  • 105 A = 40 °C 10 s Hauptstromkreis
    210 A = 40 °C 1 s Hauptstromkreis
    30 A = 40 °C 10 min. Hauptstromkreis
    61 A = 40 °C 1 min. Hauptstromkreis
    100 A 1 s Signalschaltkreis
    120 A 500 ms Signalschaltkreis
    140 A 100 ms Signalschaltkreis


    Temperaturen

  • Umgebungstemperatur bei Lagerung: -60 bis +80 °C
  • Umgebungstemperatur bei Betrieb: -25 °C bis +60 °C
  • Geräte Umgebungstemperatur: -40 °C bis +70 °C bei Uc


  • Gewicht und Abmessungen

  • Gewicht: 0,373 kg
  • Höhe: 77 mm
  • Breite: 45 mm
  • Tiefe: 86 mm
