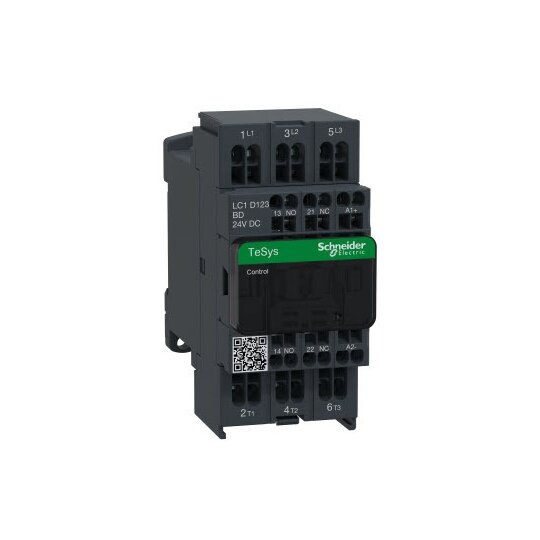

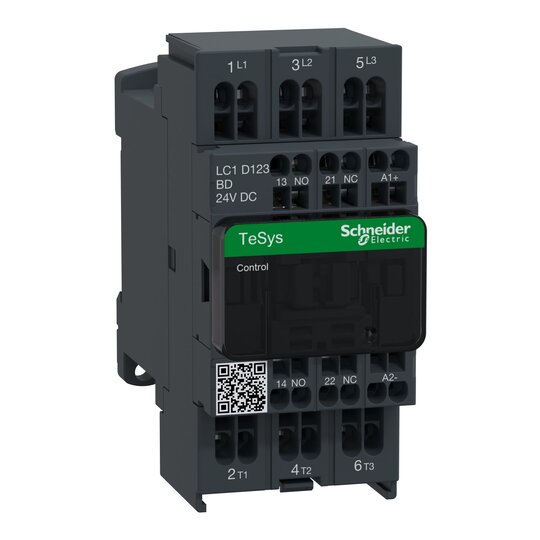

Schneider LC1D123BD Leistungsschütz 3p 1S1Ö 5,5kW 400V AC3 12A 24VDC
1 Stück

Listenpreis
Art.-Nr.
2743426
EAN
3389110806427
Hersteller-Nr.
LC1D123BD
DEHA.-Nr.
0072505
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Federzuganschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 7,5 A
Bemessungsbetriebsleistung bei AC-4, 400 V 3,7 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 45 mm
Höhe 99 mm
Tiefe 95 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A, Spule 24 V DC. Abmessung (BxHxT) 45x99x95 mm, Gewicht 0,485 kg. Kategorie AC-3, AC-4, AC-1. mit integraler Unterdrückungseinheit. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GOST, RINA, LROS (Lloyds register of shipping), DNV, UL, BV, CSA, GL. Produktstandards gem.
