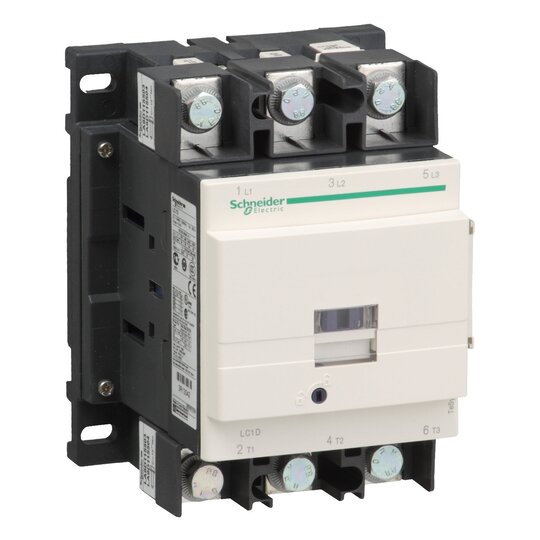

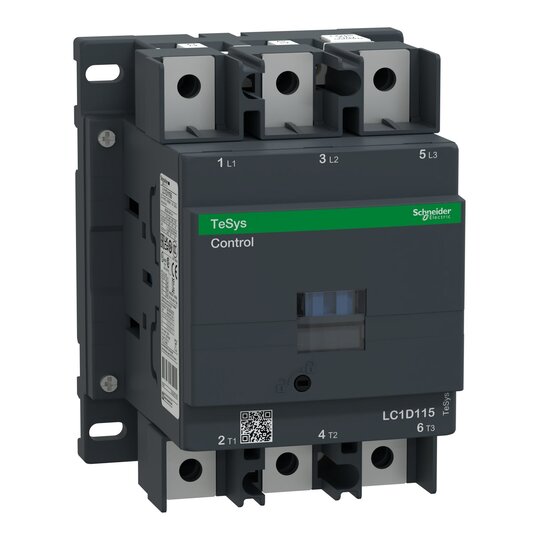

Schneider LC1D1156P7 Leistungsschütz 3p 1S1Ö 55kW 400V AC3 115A 230VAC
1 Stück

Listenpreis
Art.-Nr.
2752617
EAN
3389110381375
Hersteller-Nr.
LC1D1156P7
DEHA.-Nr.
0074127
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis sonstige
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 38 A
Bemessungsbetriebsleistung bei AC-4, 400 V 18,5 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau false
Breite 120 mm
Höhe 158 mm
Tiefe 136 mm

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A, Spule 230 V AC. Abmessung (BxHxT) 120x158x136 mm, Gewicht 2,5 kg. Kategorie AC-1, AC-4, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, UL, DNV, LROS (Lloyds register of shipping), GOST, CSA, BV, CCC, RINA. Produktstandards gem.
