| Bemessungssteuerspeisespannung Us bei DC |
220 - 220.0 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
9 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
4 kW |
| Bemessungsbetriebsleistung NEMA |
3,73 kW |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
true |
| Breite |
45 mm |
| Höhe |
77 mm |
| Tiefe |
95 mm |

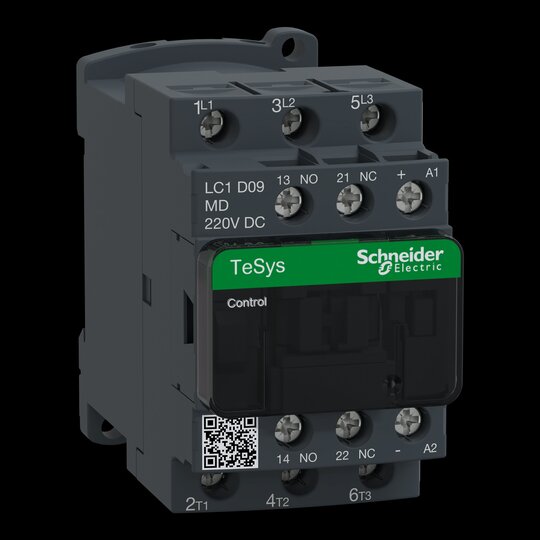

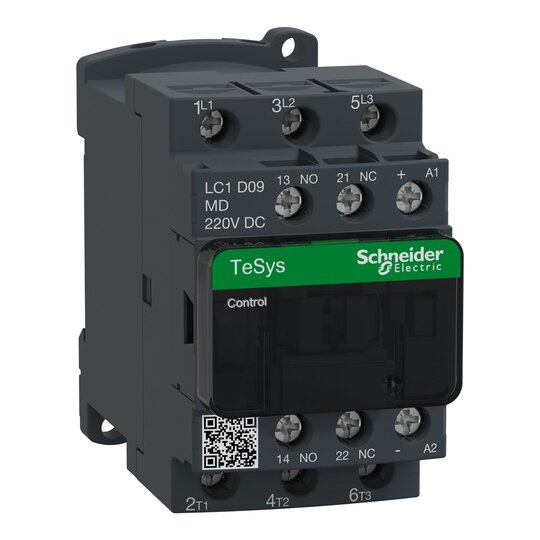

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 220 V DC. Abmessung (BxHxT) 45x77x95 mm, Gewicht 0,48 kg. Kategorie AC-4, AC-1, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CSA, CCC, RINA, LROS (Lloyds register of shipping), BV, GL, UL, GOST, DNV. Produktstandards gem.
