Ausführung | Einzel |
Bemessungsstrom bei AC 50 Hz | 1000 A |
Polzahl | 4 |
Anzahl der Leiter (ohne Erde) | 4 |
Flexibel | false |
Bemessungsspannung bei AC 50 Hz | 690 - 690.0 V |
Anzahl der Abgangsstellen | 10 |
Farbe | weiß |
RAL-Nummer | 9001 |
Schutzart (IP) | IP55 |
Länge | 5000 mm |
Breite | 113 mm |
Höhe | 146 mm |

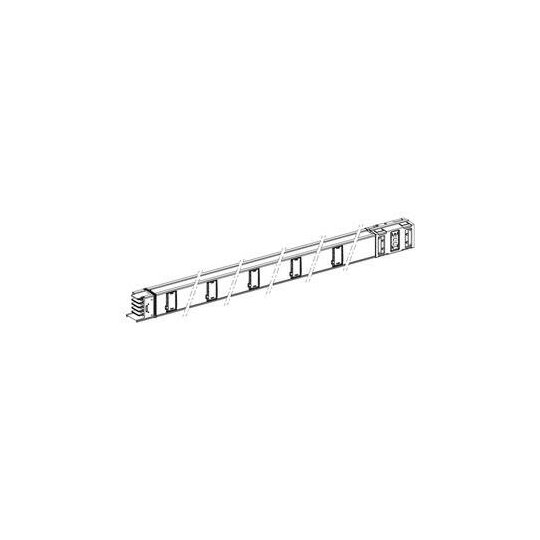

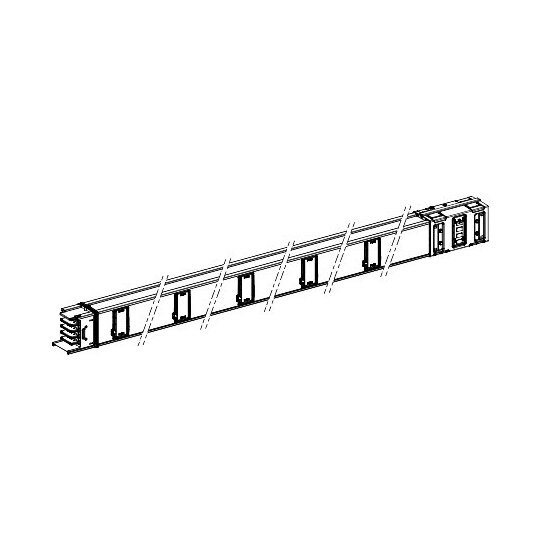

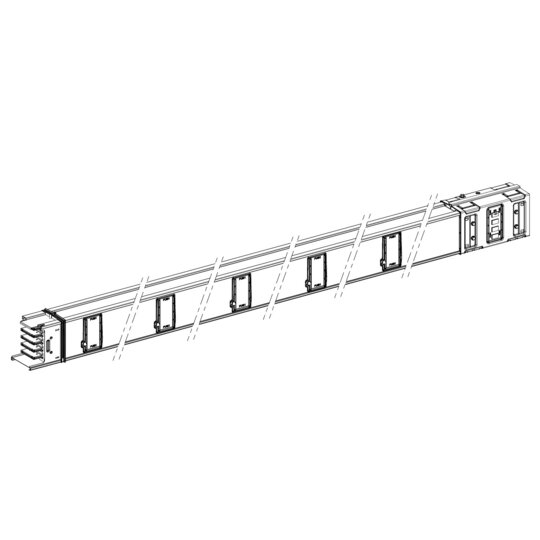

Canalis-Sammelschienenverteiler für KSA. Er wird in der Mittelspannungsverteilung mit geschmiertem Gleitkontakt eingesetzt. Die Betriebsspannung reicht von 230VAC 50/60Hz bis 690VAC 50/60Hz. Der Bemessungsbetriebsstrom beträgt 1000 A bei 35 ?. Montage durch Schrauben mit obenliegender Neutralstellung. Verteilungslänge Stromschiene, deren Material Aluminium ist und die Kanalpolarität 3L + N + PE und 3L + PEN ist. Ausführung mit 10 Abzweigdosen. Er liefert 1,27 µT abgestrahltes Magnetfeld. Er ist sowohl mit IEC 60439-2 als auch mit IEC 61439-6 konform. Er ist auch konform mit Green Premium (RoHS/REACH).
