Bemessungsstrom bei AC 50 Hz | 40 A |
Einspeisungsstelle | Mitte |
Ausführung | Doppel |
Polzahl | 10 |
Bemessungsspannung bei AC 50 Hz | 230 - 400.0 V |
Farbe | weiß |
RAL-Nummer | 9003 |
Schutzart (IP) | IP55 |
Länge | 244 mm |
Breite | 103,5 mm |
Höhe | 75,5 mm |

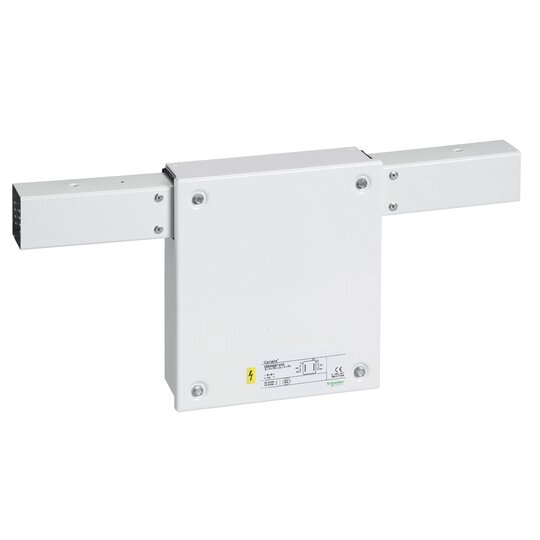

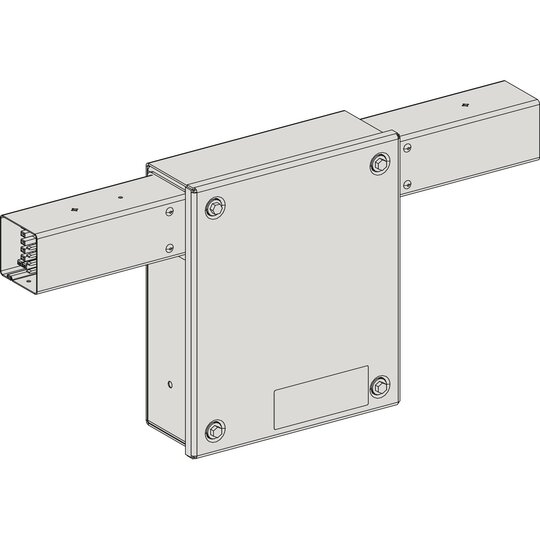

Dies ist eine Einspeiseeinheit für Canalis KBB-Sammelschienenverteiler. Canalis KBB ist für die Beleuchtungs- und Steckdosenverteilung konzipiert. Der Bemessungsbetriebsstrom beträgt 40A bei 35°C. Die Bemessungsbetriebsspannung liegt zwischen 230VAC und 400VAC 50/60Hz. Diese Einspeiseeinheit ist ein zentrales Montageelement, es wird beidseitig auf die Leitungen aufgeklipst. Er empfängt Stromkabel mit einem Querschnitt von 6 bis 10 mm² und einem maximalen Durchmesser von 19 mm (PG 21). Es bettet 2 unabhängige Stromkreise mit 3L+N+PE-Polarität ein. Er bietet die Schutzart IP55 gemäß der Norm IEC 60529, die den Schutz der Kabelkanäle vor Spritzwasser und Staub gewährleistet. Es bietet IK06-Schutz gemäß der Norm IEC 62262 gegen externe mechanische Stöße. Die Länge beträgt 427 mm, und der Querschnitt ist 46 mm x 46 mm. Er ist aus weiß lackiertem Stahlblech RAL 9003 gefertigt. Canalis KBB ist konform mit der Norm IEC/EN 61439-6. Er ist nicht flammenausbreitend gemäß den Empfehlungen der Norm IEC 60332-3. Alle Isolier- und Kunststoffmaterialien sind halogenfrei und haben eine erhöhte Feuerwiderstandsfähigkeit (IEC 60695-2).
