Bemessungsstrom bei AC 50 Hz | 40 A |
Einspeisungsstelle | Ende |
Ausführung | Doppel |
Polzahl | 10 |
Bemessungsspannung bei AC 50 Hz | 230 - 400.0 V |
Farbe | weiß |
RAL-Nummer | 9003 |
Schutzart (IP) | IP55 |
Länge | 244 mm |
Breite | 103,5 mm |
Höhe | 75,5 mm |

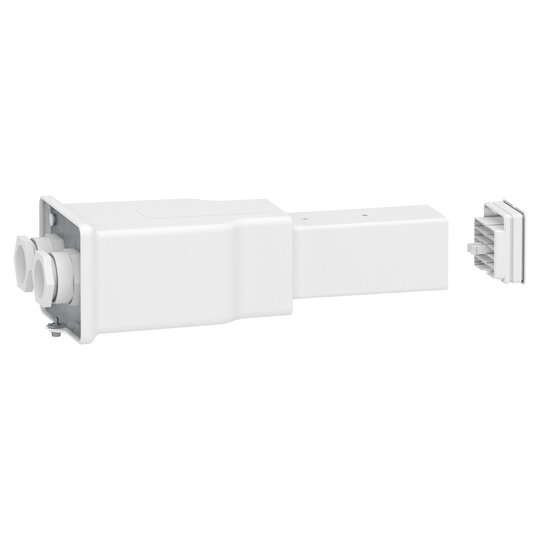

Dies ist eine Einspeiseeinheit für Canalis KBB-Sammelschienenverteiler. Canalis KBB ist für die Beleuchtungs- und Steckdosenverteilung konzipiert. Der Bemessungsbetriebsstrom beträgt 40A bei 35°C. Die Bemessungsbetriebsspannung liegt zwischen 230VAC und 400VAC 50/60Hz. Dieses Element wird an das linke Ende der Leitung geklemmt, und die mitgelieferte Endabdeckung sollte auf der gegenüberliegenden Seite der Leitung geklemmt werden. Er empfängt Stromkabel mit einem Querschnitt von 6 bis 10 mm² und einem maximalen Durchmesser von 19 mm (PG 21). Es bettet 2 unabhängige Stromkreise mit 3L+N+PE-Polarität ein. Diese Einspeiseeinheit wird mit einem optionalen Fernsteuerungskreislauf aus 2 Leitern geliefert und ist in der Lage, das DALI-Protokoll für das Lichtmanagement zu übertragen und zu verteilen. Er bietet die Schutzart IP55 gemäß der Norm IEC 60529, die den Schutz der Kabelkanäle vor Spritzwasser und Staub gewährleistet. Es bietet IK06-Schutz gemäß der Norm IEC 62262 gegen externe mechanische Stöße. Die Länge beträgt 244 mm, und der Querschnitt ist 103,5 mm x 75,5 mm. Er ist aus weiß lackiertem Stahlblech RAL 9003 gefertigt. Canalis KBB ist konform mit der Norm IEC/EN 61439-6. Er ist nicht flammenausbreitend gemäß den Empfehlungen der Norm IEC 60332-3. Alle Isolier- und Kunststoffmaterialien sind halogenfrei und haben eine erhöhte Feuerwiderstandsfähigkeit (IEC 60695-2).
