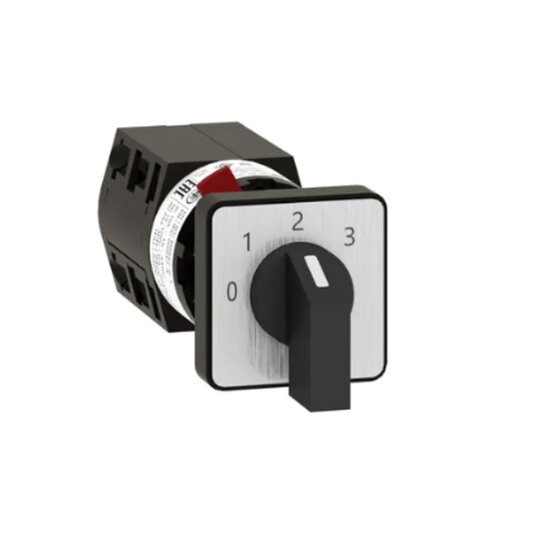

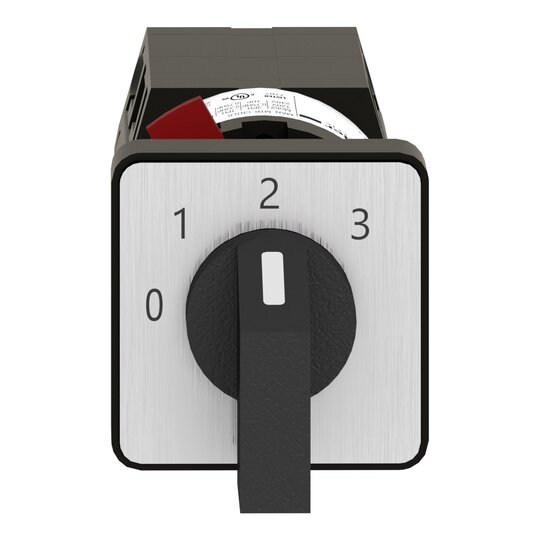

Schneider K10C003QCH Stufenschalter 10A 1pol 45° f.Nockenschalter D16mm od.22mm
1 Stück

Listenpreis
Art.-Nr.
2766190
EAN
3389110076554
Hersteller-Nr.
K10C003QCH
DEHA.-Nr.
2019670
eClass.-Nr.
27371405
Zolltarif-Nr.
8536508090
Ausführung Stufenschalter
Polzahl 1
Mit Nullstellung true
Mit Rückzug in Nullstellung false
Bemessungsdauerstrom Iu 10 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 2 A
Schutzart (IP), frontseitig IP65/IP67
NEMA-Schutzart, frontseitig sonstige
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung true
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau true
Komplettgerät im Gehäuse true
Werkstoff des Gehäuses sonstige
Ausführung des Betätigungselements langer Drehgriff
Anschlussart Hauptstromkreis Schraubanschluss

Stufenschalter, 1p, 45°, 10A, für Nockenschalter Ø 16 oder 22mm. Produktbereich: Harmony K - Komponentenname: K10 - knv. off. therm. Strom Ith: 10 A - Produktmontage: Frontmontage - Verriegelung des Drehgriffs: ohne - Funktion des Nockenschalters: Schrittschalter - Rückgabe: ohne - Beschreibung der Pole: 1P - Schaltpositionen: rechts: 270° - 315° - 0° - 45° - Schutzart IP: IP20 (Kontaktblock), IP65 (Antriebskopf) gemäß IEC 60529. Nockenschalter mit Durchmesser 16-22mm. Die für die Industrie konzipierten Nockenschalter verbinden einfache Montage mit großer Flexibilität und robuster Ausführung.
