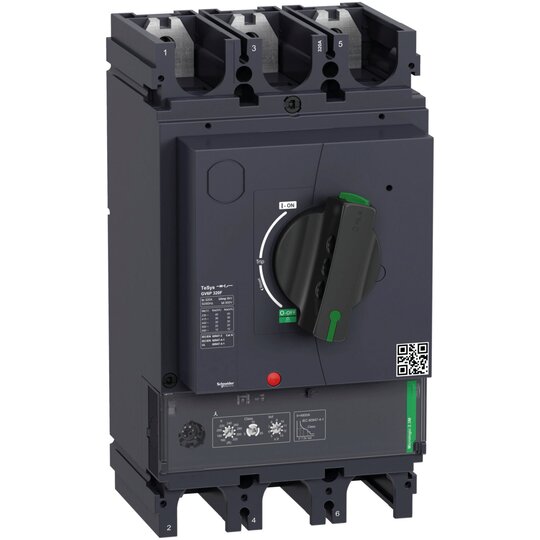

Schneider GV6P320F Motorschutzschalter,
TeSys GV6, 3P, 320A, Icu 36kA
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2813284
- EAN
- 3606489915445
- Hersteller-Nr.
- GV6P320F
- DEHA.-Nr.
- 6136867
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362090
| Überlastauslöser Stromeinstellung | 160 - 320.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 320 - 320.0 A |
| Mit thermischem Schutz | true |
| Phasenausfallempfindlich | true |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 0 - 690.0 V |
| Bemessungsdauerstrom Iu | 320 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 132 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 250 kW |
| Verlustleistung | 57,6 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 36 kA |
| Schutzart (IP) | IP40 |
| Höhe | 255 mm |
| Breite | 140 mm |
| Tiefe | 179 mm |
TeSys GV Motorschutzschalter, 3 Pole (3P), 320A/690V, für den Schutz von 3-Phasen-Motoren 132-160kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 160-320A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
