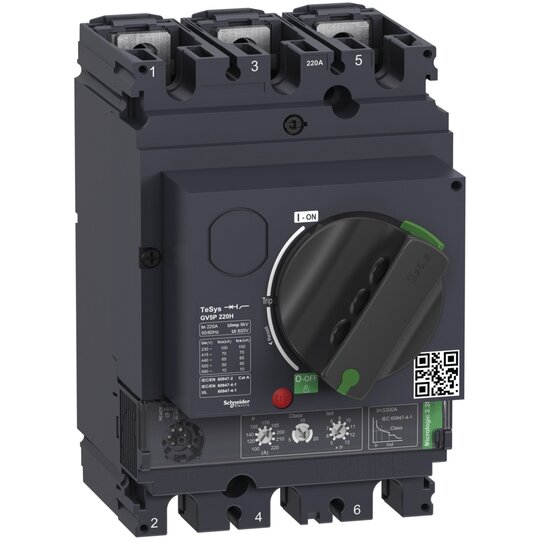

Schneider GV5P220H Motorschutzschalter,
TeSys GV5, 3P, 220A, Icu 70kA
6 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2782262
- EAN
- 3606489915438
- Hersteller-Nr.
- GV5P220H
- DEHA.-Nr.
- 6136866
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362090
| Überlastauslöser Stromeinstellung | 100 - 220.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 220 - 220.0 A |
| Mit thermischem Schutz | true |
| Phasenausfallempfindlich | true |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsspannung | 0 - 690.0 V |
| Bemessungsdauerstrom Iu | 220 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 90 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 132 kW |
| Verlustleistung | 52,8 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 70 kA |
| Schutzart (IP) | IP40 |
| Höhe | 161 mm |
| Breite | 105 mm |
| Tiefe | 155 mm |
TeSys GV Motorschutzschalter, 3 Pole (3P), 220A/690V, für den Schutz von 3-Phasen-Motoren 90-110kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 100-220A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
