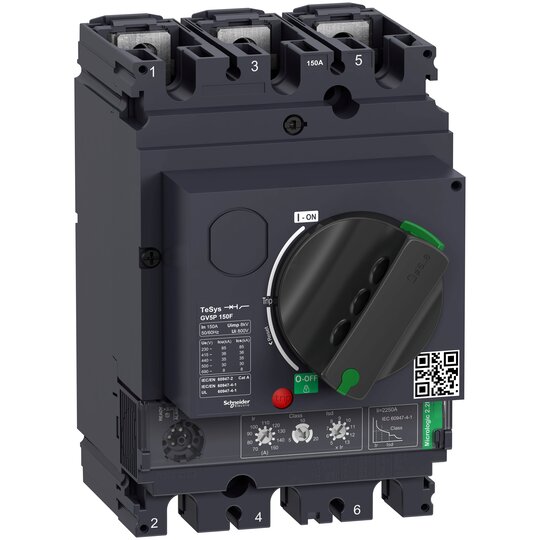

Schneider GV5P150F Motorschutzschalter 3polig

Hersteller-Nr. GV5P150F 5948249
Ihr Nettopreis
Verpackungseinheit
6 Stück
Art.-Nr.
2782266
EAN
3606489915407
DEHA.-Nr.
6086223
eClass.-Nr.
27370401
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Überlastauslöser Stromeinstellung 70 - 150.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers 150 - 150.0 A
Mit thermischem Schutz true
Phasenausfallempfindlich true
Auslösetechnik thermomagnetisch
Bemessungsbetriebsspannung 0 - 690.0 V
Bemessungsdauerstrom Iu 70 A
Bemessungsbetriebsleistung bei AC-3, 230 V 75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 110 kW
Verlustleistung 27,6 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Drehknopf
Gerätebauart Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 36 kA
Schutzart (IP) IP40
Höhe 161 mm
Breite 105 mm
Tiefe 155 mm

TeSys GV Motorschutzschalter, 3 Pole (3P), 150A/690V, für den Schutz von 3-Phasen-Motoren 55-75kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70-150A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
