| Überlastauslöser Stromeinstellung |
70 - 80.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
1120 - 1120.0 A |
| Mit thermischem Schutz |
true |
| Phasenausfallempfindlich |
true |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
690 - 690.0 V |
| Bemessungsdauerstrom Iu |
80 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V |
22 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
45 kW |
| Verlustleistung |
8 W |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung des Betätigungselements |
Drehknopf |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
50 kA |
| Schutzart (IP) |
IP20 |
| Höhe |
132 mm |
| Breite |
55 mm |
| Tiefe |
136 mm |

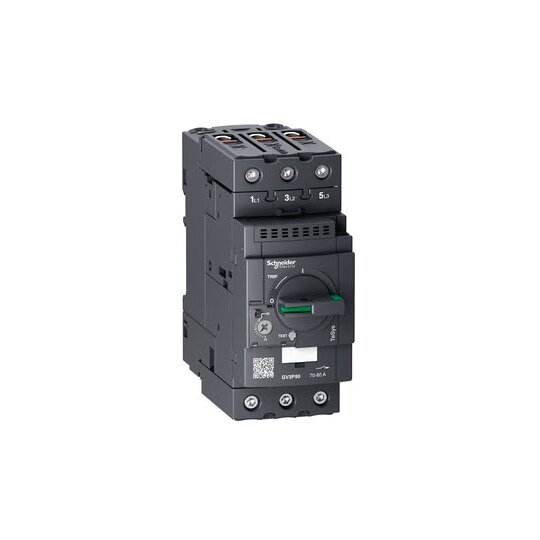

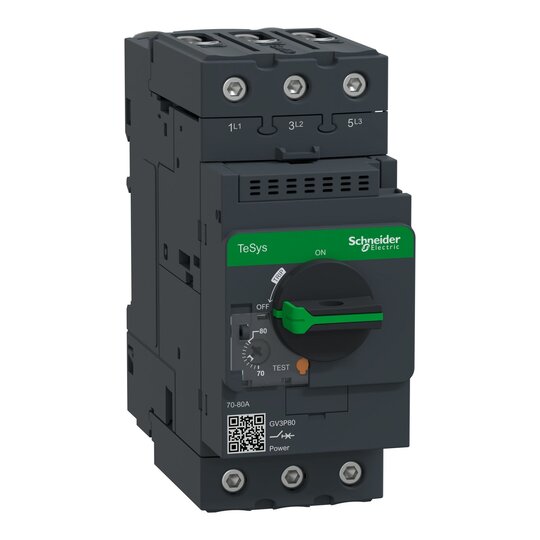

Motorschutzschalter mit thermischer und magnetischer Auslösung - TeSys GV3. 3-phasig, Nennstrom einstellbar von 70 - 80A für eine Motorleistung von 45kW bei 400V. Normkonform zu IEC/EN 60947-4-1, EC/EN 60947-2, UL 60947-4-1 und CSA C22.2 Nr. 60947-4-1. Eigenschaften: wartungsarme Klemmentechnologie EverLink (abnehmar), optimierten Baubreite von nur 55mm, intern verbaubare Hilfskontakte, blombierbaer Einstellbereich sowie Abschließbarkeit in Aus - Position ohne Zubehör. Für höchste Anforderungen im Bereich des Kurzschlussschutzes. Verwendbar für Motoren aller Energieeffizienz Klassen IE0 - IE4 bis 14 fachem Nennstrom.
