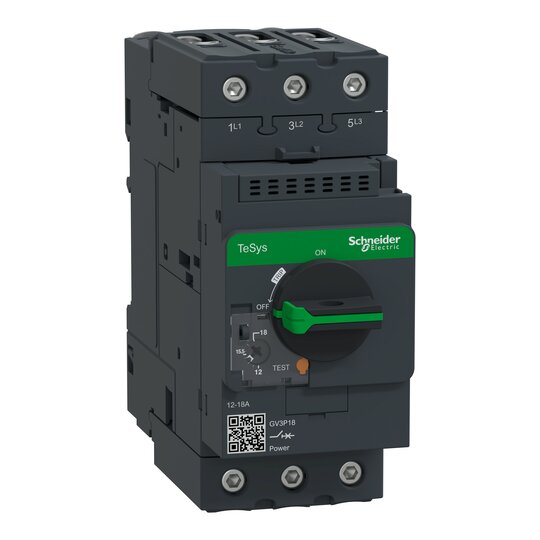

Schneider GV3P18 Motorschutzschalter 3p 12-18A magnetischer Auslöser
1 Stück

Listenpreis
Art.-Nr.
2740465
EAN
3389119405362
Hersteller-Nr.
GV3P18
DEHA.-Nr.
2711121
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Überlastauslöser Stromeinstellung 12 - 18.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers 252 - 252.0 A
Mit thermischem Schutz true
Phasenausfallempfindlich true
Auslösetechnik thermomagnetisch
Bemessungsbetriebsspannung 690 - 690.0 V
Bemessungsdauerstrom Iu 18 A
Bemessungsbetriebsleistung bei AC-3, 230 V 4 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 7,5 kW
Verlustleistung 8 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Drehknopf
Gerätebauart Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 132 mm
Breite 55 mm
Tiefe 136 mm

TeSys Motorschutzschalter GV3P. Motorschutzschalter, 3P, thermomagnetischer Auslöser. Bemessungsleistung 7,5 kW, Einstellbereich 12-18 A. Mit thermischen und magnetischen Auslösern. In der Grundausführung plombierbar und abschließbar. Betätigung über Drehantrieb, Schraubklemmen, Hauptstrom mit EverLinkTM-Klemmen. Bemessungsspannung 400 V, nach AC-3.
