| Überlastauslöser Stromeinstellung |
6 - 10.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers |
138 - 138.0 A |
| Mit thermischem Schutz |
true |
| Phasenausfallempfindlich |
true |
| Auslösetechnik |
thermomagnetisch |
| Bemessungsbetriebsspannung |
230 - 690.0 V |
| Bemessungsdauerstrom Iu |
10 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V |
2,2 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
4 kW |
| Verlustleistung |
2,5 W |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung des Betätigungselements |
Drucktaster |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Mit integriertem Hilfsschalter |
false |
| Mit integriertem Unterspannungsauslöser |
false |
| Polzahl |
3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
100 kA |
| Schutzart (IP) |
IP20 |
| Höhe |
89 mm |
| Breite |
45 mm |
| Tiefe |
78,2 mm |

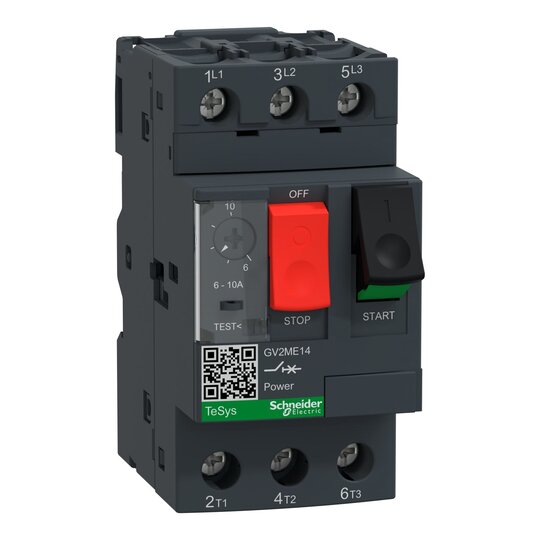

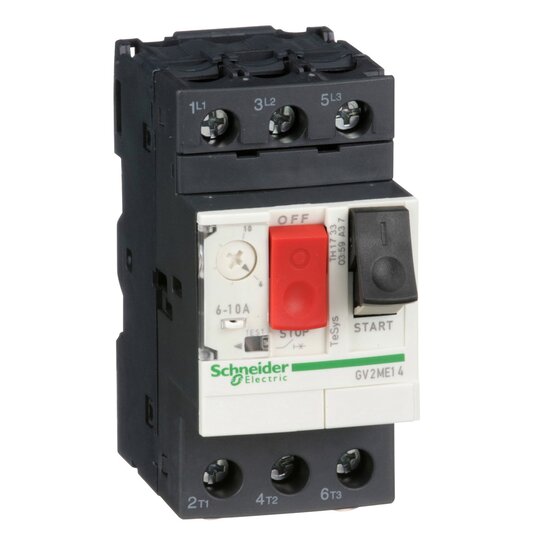

Schneider Motorschutzschalter GV2ME14
Technische Daten
Geräteanwendung: MotorTechnologie der Auslöseeinheit: ThermomagnetischBeschreibung der Pole: 3PAnwendungskategorie: AC-3 entspricht IEC 60947-4-1 / Kategorie A entspricht IEC 60947-2Betätigungsart: DrucktasterMontagevariante: An Clips, mit SchraubenMontagehalterung: SchieneBetriebsrate: 25 cyc/hMechanische Lebensdauer: 100.000 ZyklenAnzugsmoment: 1,7 Nm - auf Klemmen mit SchraubklemmungAnschlüsse - Klemmen:Klemmen mit Schraubklemmung 2 Kabel 1-6 mm
2 - Kabelfestigkeit: starr
Klemmen mit Schraubklemmung 2 Kabel 1,5-6 mm
2 - Kabelfestigkeit: flexibel - ohne Kabelende
Klemmen mit Schraubklemmung 2 Kabel 1-4 mm
2 - Kabelfestigkeit: flexibel - mit Kabelende
Aufstellungshöhe: 2.000 mPhasenausfallempfindlichkeit: Ja (entspricht IEC 60947-4-1)Eignung für Isolation: Ja (entspricht IEC 60947-1)Schutzart: IP20 (entspricht IEC 60529)IK-Schutzart: IK04Schutzbehandlung: THFeuerfestigkeit: 960 °C entspricht IEC 60695-2-1Elektrische DatenNetzfrequenz: 50/60 Hz (entspricht IEC 60947-4-1)Nennstrom [In]: 6 - 10 ABetriebsbemessungsspannung Ue: 690 V AC 50/60 Hz (entspricht IEC 60947-2)Motorleistung:3 kW bei 400/415 V AC 50/60 Hz
4 kW bei 400/415 V AC 50/60 Hz
7,5 kW bei 690 V AC 50/60 Hz
5,5 kW bei 500 V AC 50/60 Hz
5,5 kW bei 690 V AC 50/60 Hz
Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV (entspricht IEC 60947-2)Nennisolationsspannung Ui:690 V AC 50/60 Hz (entspricht IEC 60947-2)
Magnetischer Auslösestrom: 138 AAusschaltvermögen:3 kA Icu bei 690 V AC 50/60 Hz (entspricht IEC 60947-2)
15 kA Icu bei 440 V AC 50/60 Hz (entspricht IEC 60947-2)
10 kA Icu bei 500 V AC 50/60 Hz (entspricht IEC 60947-2)
100 kA Icu bei 230/240 V AC 50/60 Hz (entspricht IEC 60947-2)
100 kA Icu bei 400/415 V AC 50/60 Hz (entspricht IEC 60947-2)
TemperaturenUmgebungstemperatur bei Lagerung: -40 bis +80 °CUmgebungstemperatur bei Betrieb: -20 °C bis +60 °CGewicht und AbmessungenGewicht: 0,26 kgHöhe: 89 mmBreite: 45 mmTiefe: 78,2 mm
