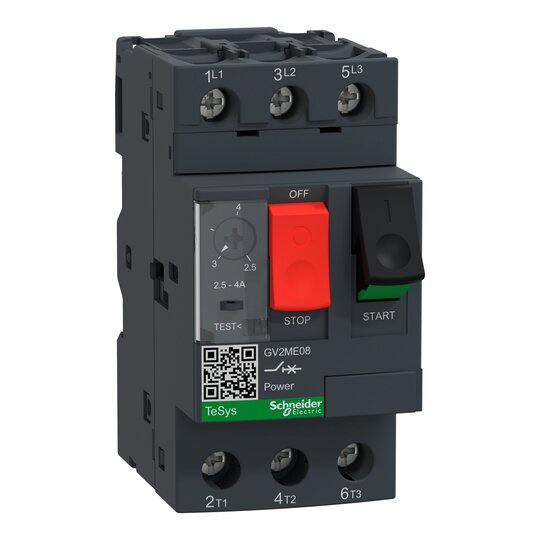

Schneider GV2ME08 Motorschutzschalter 3p 2,5-4A Tasterbet.
1 Stück

Listenpreis
Art.-Nr.
2740580
EAN
3389110343090
Hersteller-Nr.
GV2ME08
DEHA.-Nr.
0071884
eClass.-Nr.
27370401
Zolltarif-Nr.
85362010
Überlastauslöser Stromeinstellung 2.5 - 4.0 A
Einstellbereich des unverzögerten Kurzschlussauslösers 51 - 51.0 A
Mit thermischem Schutz true
Phasenausfallempfindlich true
Auslösetechnik thermomagnetisch
Bemessungsbetriebsspannung 230 - 690.0 V
Bemessungsdauerstrom Iu 4 A
Bemessungsbetriebsleistung bei AC-3, 230 V 0,75 kW
Bemessungsbetriebsleistung bei AC-3, 400 V 1,5 kW
Verlustleistung 2,5 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements Drucktaster
Gerätebauart Komplettgerät im Gehäuse
Mit integriertem Hilfsschalter false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 100 kA
Schutzart (IP) IP20
Höhe 89 mm
Breite 45 mm
Tiefe 78,2 mm

Schneider Motorschutzschalter GV2ME08


Technische Daten

  • Geräteanwendung: Motor
  • Technologie der Auslöseeinheit: Thermomagnetisch
  • Beschreibung der Pole: 3P
  • Anwendungskategorie: AC-3 entspricht IEC 60947-4-1 / Kategorie A entspricht IEC 60947-2
  • Betätigungsart: Drucktaster
  • Montagevariante: An Clips, mit Schrauben
  • Montagehalterung: Schiene
  • Betriebsrate: 25 cyc/h
  • Mechanische Lebensdauer: 100.000 Zyklen
  • Anzugsmoment: 1,7 Nm - auf Klemmen mit Schraubklemmung
  • Anschlüsse - Klemmen:
    • Klemmen mit Schraubklemmung 2 Kabel 1-6 mm2 - Kabelfestigkeit: starr
    Klemmen mit Schraubklemmung 2 Kabel 1,5-6 mm2 - Kabelfestigkeit: flexibel - ohne Kabelende
    Klemmen mit Schraubklemmung 2 Kabel 1-4 mm2 - Kabelfestigkeit: flexibel - mit Kabelende
  • Aufstellungshöhe: 2.000 m
  • Phasenausfallempfindlichkeit: Ja (entspricht IEC 60947-4-1)
  • Eignung für Isolation: Ja (entspricht IEC 60947-1)
  • Schutzart: IP20 (entspricht IEC 60529)
  • IK-Schutzart: IK04
  • Schutzbehandlung: TH
  • Feuerfestigkeit: 960 °C entspricht IEC 60695-2-1



    • Elektrische Daten

  • Netzfrequenz: 50/60 Hz (entspricht IEC 60947-4-1)
  • Nennstrom [In]: 2,5 - 4 A
  • Betriebsbemessungsspannung Ue: 690 V AC 50/60 Hz (entspricht IEC 60947-2)
  • Motorleistung:
    • 1,1 kW bei 400/415 V AC 50/60 Hz
    1,5 kW bei 400/415 V AC 50/60 Hz
    1,5 kW bei 500 V AC 50/60 Hz
    202 kW bei 500 V AC 50/60 Hz
    2,2 kW bei 690 V AC 50/60 Hz
    3 kW bei 690 V AC 50/60 Hz
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV (entspricht IEC 60947-2)
  • Nennisolationsspannung Ui:
    • 690 V AC 50/60 Hz (entspricht IEC 60947-2)
  • Magnetischer Auslösestrom: 51 A
  • Ausschaltvermögen:
    • 100 kA Icu bei 500 V AC 50/60 Hz (entspricht IEC 60947-2)
    100 kA Icu bei 230/240 V AC 50/60 Hz (entspricht IEC 60947-2)
    100 kA Icu bei 400/415 V AC 50/60 Hz (entspricht IEC 60947-2)
    100 kA Icu bei 440 V AC 50/60 Hz (entspricht IEC 60947-2)
    3 kA Icu bei 690 V AC 50/60 Hz (entspricht IEC 60947-2)


    Temperaturen

  • Umgebungstemperatur bei Lagerung: -40 bis +80 °C
  • Umgebungstemperatur bei Betrieb: -20 °C bis +60 °C


    • Gewicht und Abmessungen

  • Gewicht: 0,26 kg
  • Höhe: 89 mm
  • Breite: 45 mm
  • Tiefe: 78,2 mm
