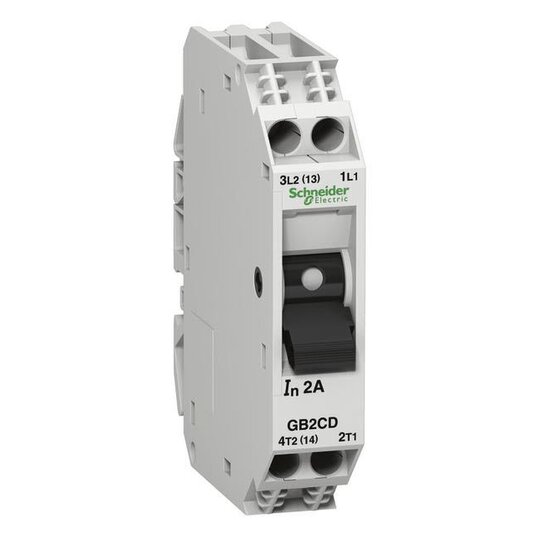

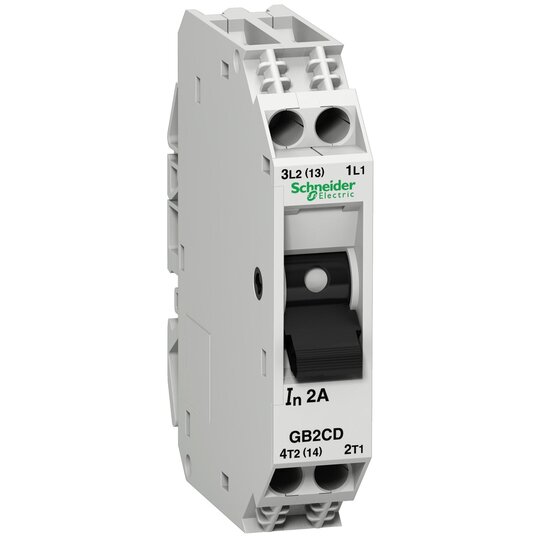

Schneider GB2CD08 Leistungsschalter 3A
1p+N 1d TeSys f.Steuerstromkreise
6 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2750696
- EAN
- 3389110214741
- Hersteller-Nr.
- GB2CD08
- DEHA.-Nr.
- 0072418
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85362010
| Einbautiefe | 74 mm |
| Auslösecharakteristik | sonstige |
| Polzahl (gesamt) | 2 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 3 A |
| Bemessungsspannung | 250 V |
| Bemessungsisolationsspannung Ui | 250 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 3 kA |
| Frequenz | 50 - 60.0 Hz |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | true |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | false |
| Breite in Teilungseinheiten | 1 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -20 - 60.0 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 4.0 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 6.0 qmm |
| Explosionsgeschützt | false |
Leistungsschalter TeSys GB, 2-polig (1P+N), 3A/250V IEC/277V UL, für den Schutz von Steuerstromkreisen für industrielle Anlagen. Er bietet einen thermisch-magnetischen Schutz mit einem magnetischen Auslösewert von 40A (13 In) und einem Ausschaltvermögen Icu 3kA@240V. Er kann auch für den Schutz von DC-Lasten bis 3A/48V DC-13 mit einem Ausschaltvermögen Icu 1,5kA@24V verwendet werden. Kompaktes Gerät (30mm breit), Montage auf 35mm DIN-Schiene, Steuerung über Kipphebel (Start-Stopp garantiert für 8000 Zyklen). Verkauft in Losen von 3 Einheiten. Nach mehreren Normen zertifiziert (IEC, UL, CSA), Green Premium Produkt (RoHS/REACh).
|
