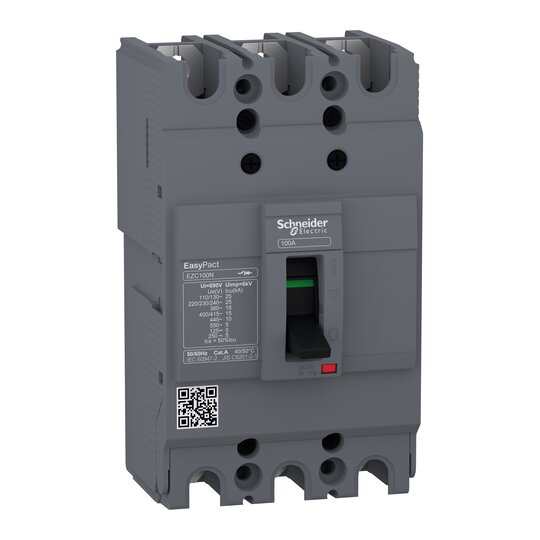

Schneider EZC100N3080 Leistungsschalter Easypact TMD 80A 3p 3d
12 Stück

Listenpreis
Art.-Nr.
2780648
EAN
3303430300885
Hersteller-Nr.
EZC100N3080
DEHA.-Nr.
2461578
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 550 - 550.0 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 15 kA
Überlastauslöser Stromeinstellung 0 - 80.0 A
Verlustleistung 11,9 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Schraubanschluss
Geeignet für Hutschienenmontage false
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder true
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Knebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional false
Schutzart (IP) IP20

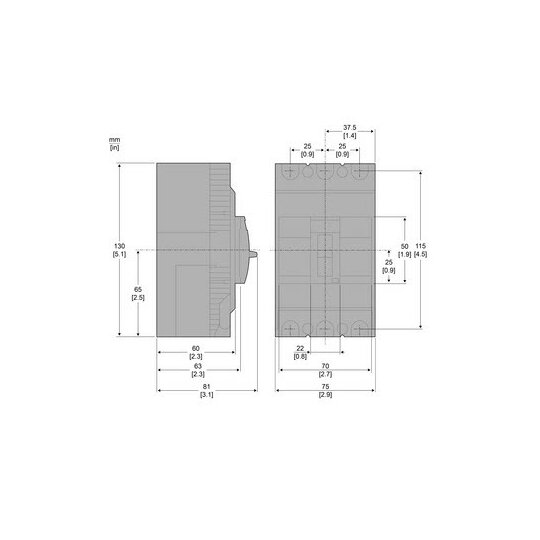

EasyPact EZC100N ist ein 3-poliger fester Leistungsschalter, der für den Schutz von elektrischen Niederspannungsanlagen konzipiert ist. Es wird für Standardanwendungen in der Industrie und in Gebäuden eingesetzt und bietet eine gute Leistung zu einem wettbewerbsfähigen Preis. Das Schaltvermögen (Icu) beträgt 15kA RMS bei 415V AC 50/60Hz. Die Betriebsspannung beträgt 550V AC 50/60Hz oder 250V DC. Die Nennleistung des thermisch-magnetischen Auslösers beträgt 80 A. Der Auslöser bietet festen Überlastschutz und unverzögerten Schutz. Diese 3-polige Version mit den Abmessungen 75mm x 130mm x 60mm (BxHxT) ist mit einer Vielzahl von optionalen Funktionen und Zubehör ausgestattet. Easypact EZC100N entspricht den internationalen Normen (IEC 60947, UL 508) und den Zertifizierungen für die Schifffahrt.
