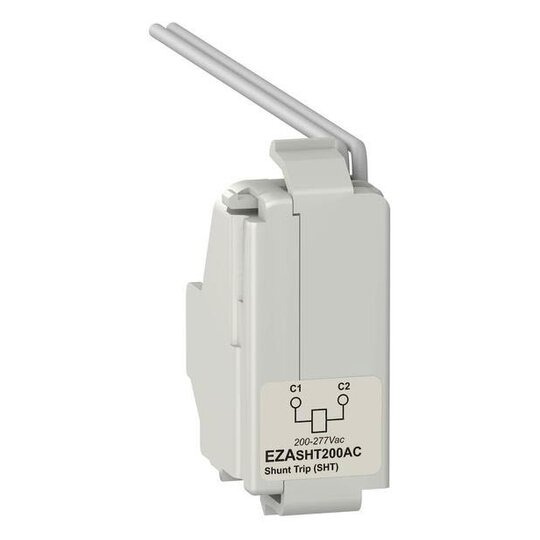

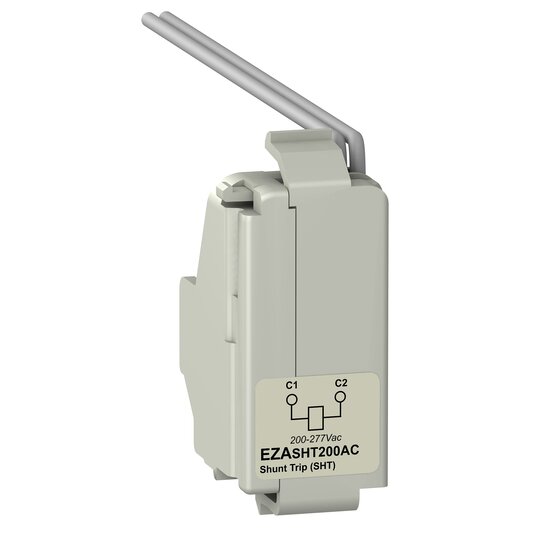

Schneider EZASHT200AC SHT Arbeitsstrom-
auslöser f.EasyPact
5 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2780647
- EAN
- 3303430301646
- Hersteller-Nr.
- EZASHT200AC
- DEHA.-Nr.
- 2457274
- eClass.-Nr.
- 27370418
- Zolltarif-Nr.
- 85363090
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 200 - 277.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 200 - 277.0 V |
| Spannungsart zur Betätigung | AC |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Anzahl der Kontakte als Wechsler | 0 |
| Geeignet für Leistungsschalter | true |
| Geeignet für Lastschalter | false |
| Geeignet für Motorschutzschalter | false |
| Geeignet für Überlastrelais | false |
Dies ist ein Nebenschlussauslöser (SHT), der als Teil der Fernauslösung für EasyPact EZC100 Leistungsschalter verwendet wird. Dieser SHT wird mit 200-277V AC 50/60 Hz Spannung (Un) betrieben. Es handelt sich um ein Hilfsmittel, das für Not-Aus- oder Fernöffnungsanwendungen verwendet wird. Diese Hilfsfunktion schaltet den Leistungsschalter aus, wenn die Steuerspannung Un über 70 % ihrer Nennspannung Un ansteigt. Es entspricht der Norm IEC 60947-2. Die Steuersignale können vom Impulstyp 20ms sein oder beibehalten werden. Bei dieser Installation des SHT handelt es sich um eine Innenmontage. Das EasyPact EZC-Gerät kann mit 1 SHT-Zusatzgerät (2-polig) oder mit 2 SHT-Zusatzgeräten (3/4-polig) ausgestattet werden.
|
