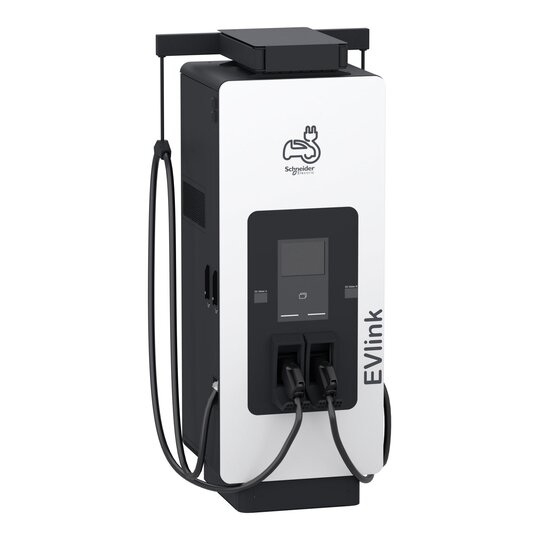

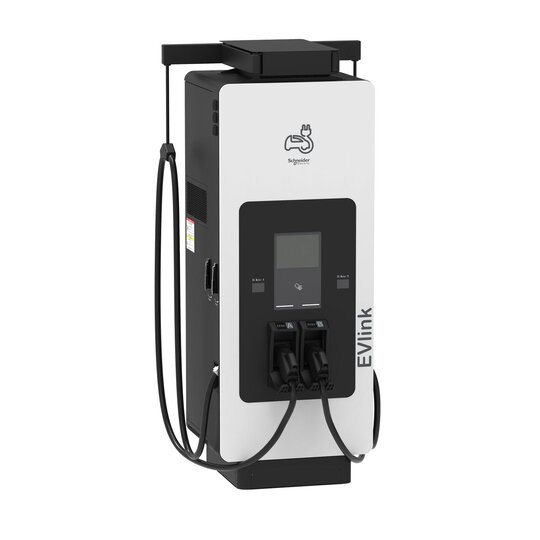

Schneider EVD1S150TBB Pro DC Ladestation 150kW 2xCCS2 3,6m 4G ISO15118 IK10 IP55

Listenpreis
Art.-Nr.
2817376
EAN
3606482215931
Hersteller-Nr.
EVD1S150TBB
DEHA.-Nr.
7186632
eClass.-Nr.
Zolltarif-Nr.
85044060
Ausführung Anschluss Anlagenseite 3-phasig
Eingangsspannung 380 - 415.0 V
Frequenz 50/60 Hz
Nennanschlussleistung 150 kW
Ausgangsspannung bei DC 150 - 1000.0 V
Max. Ausgangsstrom bei DC 300 A
Anzahl der Ladepunkte 2
Max. Leistung pro Ladepunkt 150 kW
Breite 1050 mm
Höhe 2202 mm
Tiefe 982 mm
Montageart Bodenbefestigung
Anzahl der Ladekupplungen Typ 1 0
Anzahl der Ladekupplungen Typ 1 CCS 0
Anzahl der Ladekupplungen Typ 2 0
Anzahl der Ladekupplungen Typ 2 CCS 2
Anzahl der Ladesteckdosen Typ 2 0
Anzahl der Ladekupplungen GB AC 0
Anzahl der Ladekupplungen GB DC 0
Anzahl der Ladesteckdosen GB 0
Anzahl der Ladesteckdosen Typ 3 0
Anzahl der Ladekupplungen CHAdeMO 0
Anzahl der CEE-Steckdosen 0
Mit Hausanschlusskasten (HAK) false
Anzahl der Haushaltssteckdosen 0
Anzahl der FI-Schalter Typ A 1
Länge des Ladekabels 3,6 m
Ladekabel dauerhaft verriegelbar an der Ladestation true
Anzahl der FI-Schalter Typ B 0
DC-Fehlerstromerkennung false
Schützkontakt-Verschweiß-Erkennung false
Mit Leistungsschutzschalter true
Vernetzbar über LAN true
Vernetzbar über WLAN true
LTE true
Funkstandard 5G false
Mit Energiezähler true
Mit Schlüsselschalter false
Mit integriertem RFID-Kartenleser true
NFC (Near Field Communication) true
Statisches Lastmanagement integriert true
Geeignet für dynamisches Lastmanagement true
Open Charge Point Protocol (OCPP) Version 1.6
Plug and charge (ISO 15118) false
Mit Display true
Werkstoff des Gehäuses Stahl
Schutzart (IP) IP55
Schlagfestigkeit IK10
Kompatibel mit Apple HomeKit false
Kompatibel mit Google Assistant false
Kompatibel mit Amazon Alexa false
IFTTT-Unterstützung verfügbar false
Bedienung und Konfiguration über App false
Export der Ladehistorie true
Anschließbarer Leiterquerschnitt 240 - 240.0 qmm
Backend im Lieferumfang enthalten false
Mit MID-kompatiblem Energiezähler false
Eichrechtskonform false

EVlink Pro DC Schnelllader mit 150kW Ladeleistung mit der Möglichkeit zum gleichzeitigen Laden von zwei Fahrzeugen. Die Ladestation passt sich automatisch dem tatsächlichen Ladebedarf jedes Fahrzeugs an und nutzt so die volle verfügbare Ladeleistung, um die Ladedauer so gering wie möglich zu halten. verfügt über 2 CCS2 Anschlüsse mit je 3,6m Kabellänge inkl. Kabelmanagementmentsystem. Ausgangsspannung am Ladeunkt: 150-1.000V DC, Ausgangsstrom: mx. 300A, Power-Modul-Größe: 30kW. integrierter Kurzschluss- und Überlastschutz sowie Fehlerstrom-Schutzschalter am DC-Anschluss, Überhitzungsschutz, Temperaturregulierung, Überspannungskategorie III, Standby Verbrauch 90W, Lautstärke 65dB (1m Abstand zur Ladestation). Für das sichere Laden von Elektrofahrzeugen gemäß IEC61851-1 ed.3 und IEC61851-23. Ladefreigabe via RFID-Karte, RFID reader gemäss ISO/IECá14443 Typ Aá&amp, amp, áB und ISO/IECá15693, NFC-Leser kompatibel mit Tag-Typá1, 2, 4, 5. Leserunterstützung: MIFARE Ultralight, MIFARE Classicá1K/4K, MIFARE DESFire EV1/EV2, MIFAREáPlus (Karten). Bedienung über ein mehrsprachiges 10,4 Zoll LCD Display, verfügbare Sprachen: Deutsch, Englisch, Französisch, Spanisch, Norwegisch, weitere auf Anfrage. Kommunikation zu Backendplattformen und dem Ecostruxure EV Charging Expert über OCPP1.6j, Netzwerkanbindung via WLAN, 4G oder Ethernet. Kommunikation zum Fahrzeug mittels ISO15118/DIN700121. Bodenstehende Ladestation für die Außenaufstellung, Schutzgrad IP55, Stoßfestigkeit IK10 (IK08 für das Display), Leistungsfaktor 0,99 und Wirkungsgrad 94,5% bei Nennausgangsleistung. THDi max. 5%, Netzanschluss 3-phasig an TT, TN-S/TN-C-S und IT Netz (mit zusätzlichem Trenntransformator an der Spannungsversorgung), Netzspannung 400V, Eingangsstrom 242A. Abmessungen BxHxT: 1.050mm x 2.202mm x 982mm, Gewicht: ca. 481kg, Betriebstemperatur -30 bis 50°C, rel. Luftfeuchte 5-95%, Betriebshöhe bis zu 2.000m. Gehäusematerial Edelstahl, Farbe Vorderseite RAL 9003, Rückwand und Seitenteile PANTONE Black C. Normen und Standards: CE, IEC/ENá61851-1 û Ausg.á3.0, IEC/ENá61851-23 û Ausg.á1.0, IEC/ENá62196-1 und 62196-3, EMV ENá61000-6-2 û Ausg.á2005 û ENá61000-6-4 û EMV KlasseáA. Funkzertifizierung. RFID/NFC: ENá300330áV2.1.1, 4G: ENá301908-13áV13.1.1, Wi-Fi: ENá300328áV2.2.2 û ENá301894. EMV Funkausrüstung. ENá301489-1áV2.2.0, RFID/NFC: EMV ENá301489-3áV2.1.1, 4G: EMV ENá301489-52áV1.1.0, WiFi: EMV ENá301489-17áV2.1.2.
