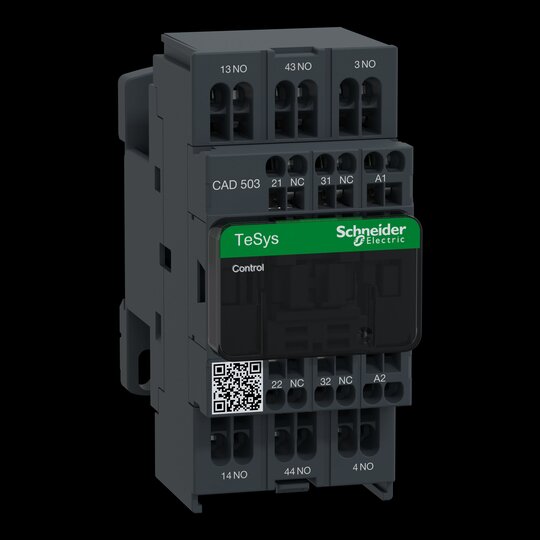

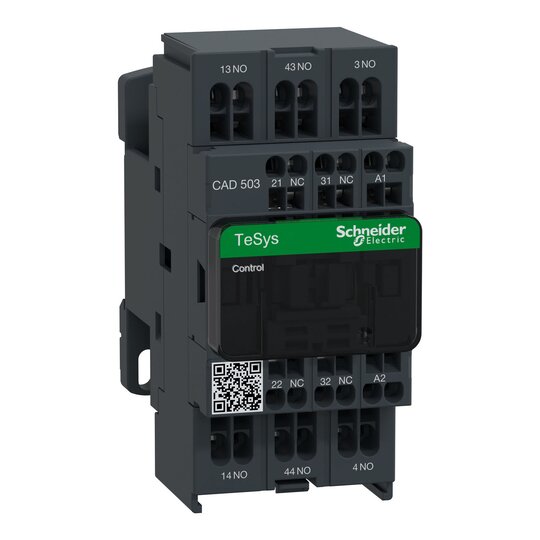

Schneider CAD503P7 Hilfsschütz 5S 230VAC
1 Stück

Listenpreis
Art.-Nr.
2743137
EAN
3389110819939
Hersteller-Nr.
CAD503P7
DEHA.-Nr.
0071084
eClass.-Nr.
27371001
Zolltarif-Nr.
85364900
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230.0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom 10 A
Bemessungsbetriebsstrom Ie, 400 V 10 A
Montageart DIN-Schiene/Schraube
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 5
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 0,005 A
Anschlussart Hilfsstromkreis Federzuganschluss
Breite 45 mm
Höhe 58 mm
Tiefe 57 mm

TeSys Hilfsschütze CAD. Hilfsschütz, Wechselspannungsbetätigt 230 V 50/60Hz. Anschluss Federzugklemmen, Hilfsschalter 5 S, MTZ 12. Gerätebreite 45 mm, Schraub- und Schnappbefestigung. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte.
