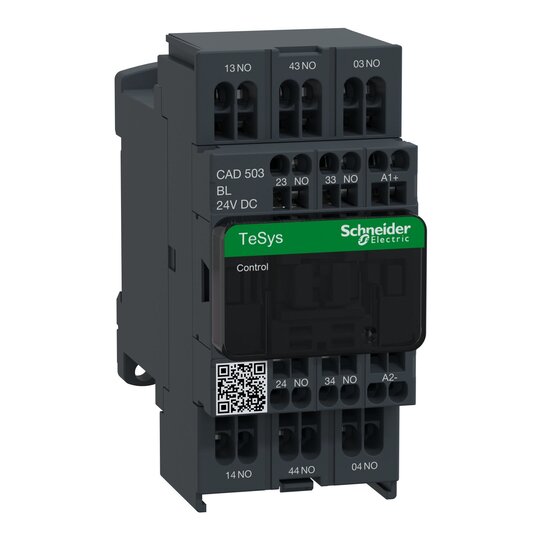

Schneider CAD503BL Hilfsschütz 5S 24VDC geringe Leistungsaufnahme
1 Stück

Listenpreis
Art.-Nr.
2743133
EAN
3389110820713
Hersteller-Nr.
CAD503BL
DEHA.-Nr.
0071607
eClass.-Nr.
27371001
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom 10 A
Bemessungsbetriebsstrom Ie, 400 V 10 A
Montageart DIN-Schiene/Schraube
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 5
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei DC 690 - 690.0 V
Spannungsart der Betriebsspannung DC
Bemessungsschaltstrom 0,005 A
Anschlussart Hilfsstromkreis Federzuganschluss
Breite 45 mm
Höhe 58 mm
Tiefe 57 mm

TeSys Hilfsschütze CAD. Hilfsschütz, Gleichspannungsbetätigt 24V DC, geringe Leistungsaufnahme und integrierter Schutzbeschaltung. Anschluss Federzugklemmen, Hilfsschalter 5 S, MTZ 12. Gerätebreite 45 mm, Schraub- und Schnappbefestigung. Fünf integrierte Hilfskontakte, erweiterbar um bis zu neun Hilfskontakte.

unverzögert frontseitig Federzug
