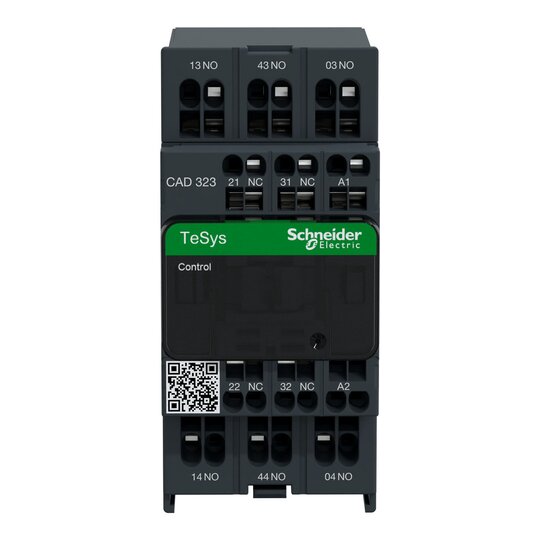

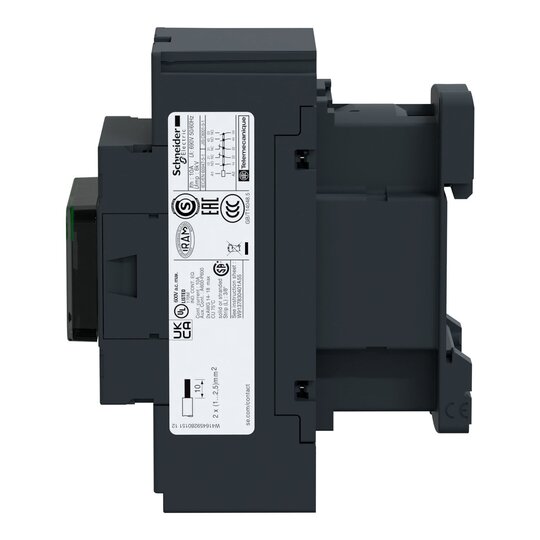

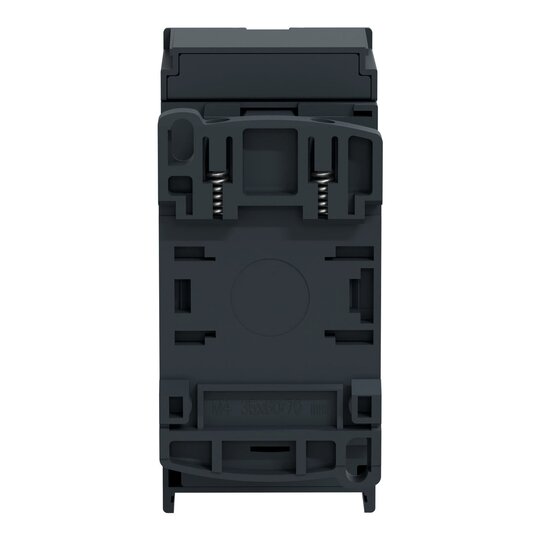

Schneider CAD323B7 Hilfsschütz 3S2Ö 24V 50/60Hz
1 Stück

Listenpreis
Art.-Nr.
2743134
EAN
3389110819519
Hersteller-Nr.
CAD323B7
DEHA.-Nr.
0071074
eClass.-Nr.
27371001
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 24.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 24.0 V
Spannungsart zur Betätigung AC
Bemessungsbetriebsstrom 10 A
Bemessungsbetriebsstrom Ie, 400 V 10 A
Montageart DIN-Schiene/Schraube
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 2
Anzahl der Hilfskontakte als Schließer 3
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Spannungsart der Betriebsspannung AC
Bemessungsschaltstrom 0,005 A
Anschlussart Hilfsstromkreis Federzuganschluss
Breite 45 mm
Höhe 58 mm
Tiefe 57 mm

TeSys D-Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 440V. Es bietet 5 Kontakte (3S + 2Ö), eine 24V 50/60Hz-AC-Spule, Anschluss über Federzugklemmen. Für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10800 Zyklen/Stunde sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
