| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 24.0 V |
| Spannungsart zur Betätigung |
AC |
| Bemessungsbetriebsstrom |
10 A |
| Bemessungsbetriebsstrom Ie, 400 V |
10 A |
| Montageart |
DIN-Schiene/Schraube |
| Mit LED-Anzeige |
false |
| Handbedienung |
false |
| Schnittstelle |
false |
| Anzahl der Hilfskontakte als Öffner |
2 |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Öffner, verzögert schaltend |
0 |
| Anzahl der Hilfskontakte als Schließer, voreilend |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Betriebsspannung bei AC 50 Hz |
690 - 690.0 V |
| Betriebsspannung bei AC 60 Hz |
690 - 690.0 V |
| Spannungsart der Betriebsspannung |
AC |
| Bemessungsschaltstrom |
0,005 A |
| Anschlussart Hilfsstromkreis |
Federzuganschluss |
| Breite |
45 mm |
| Höhe |
58 mm |
| Tiefe |
57 mm |

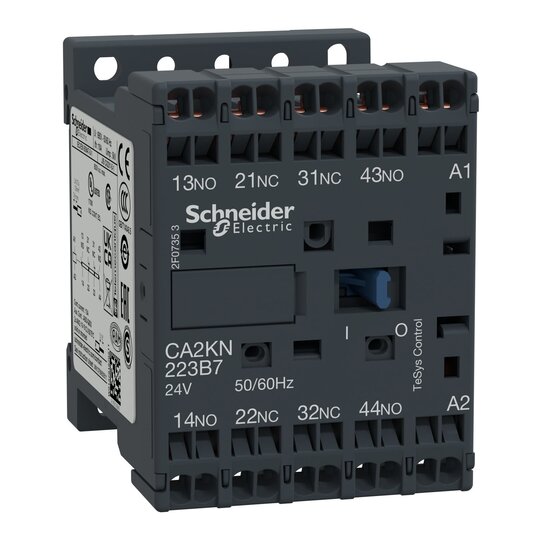

TeSys K-Hilfsschütz für die Gebrauchskategorien AC-15 bis 690V und DC-13 bis 600V. Es bietet 4 Kontakte (2S + 2Ö), eine 24V 50/60Hz-AC-Spule, Anschluss über Federzugklemmen. Er wurde für anspruchsvolle Anwendungen mit hohen Betriebsgeschwindigkeiten bis zu 10. 00 Zyklen/Stunde entwickelt und bietet eine hohe Zuverlässigkeit und Haltbarkeit. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHs/Reach).
