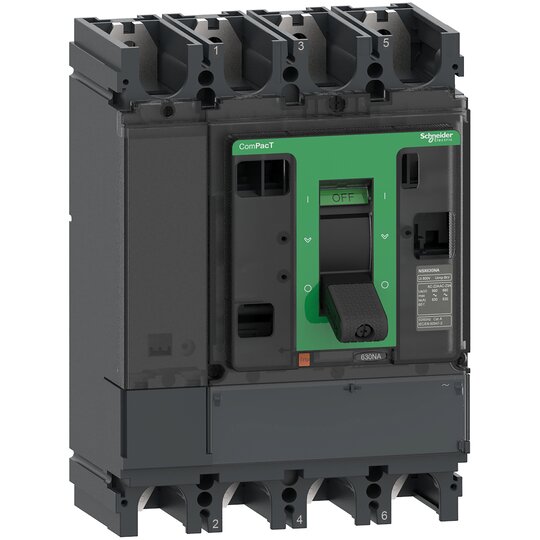

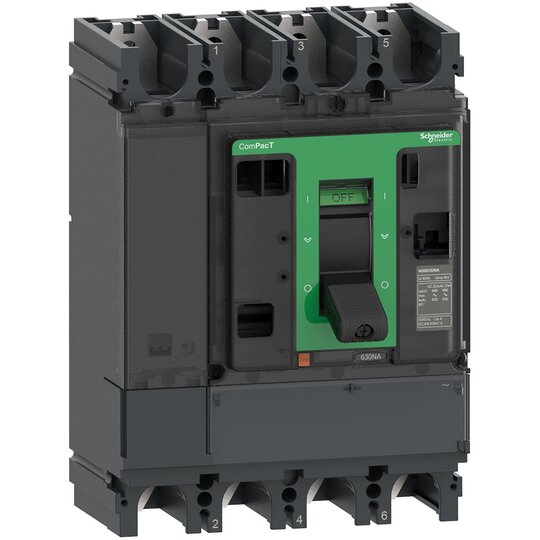

Schneider C634630S Lasttrennschalter ComPacT NSX630NA, 4 poles, 630 A, AC22A

Hersteller-Nr. C634630S 195066596
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2816102
EAN
3606482002906
DEHA.-Nr.
6627861
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690.0 V
Bemessungsdauerstrom Iu 630 A
Bemessungsdauerstrom bei AC-23, 400 V 630 A
Bemessungskurzzeitstromfestigkeit Icw 6 kA
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional true
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP30

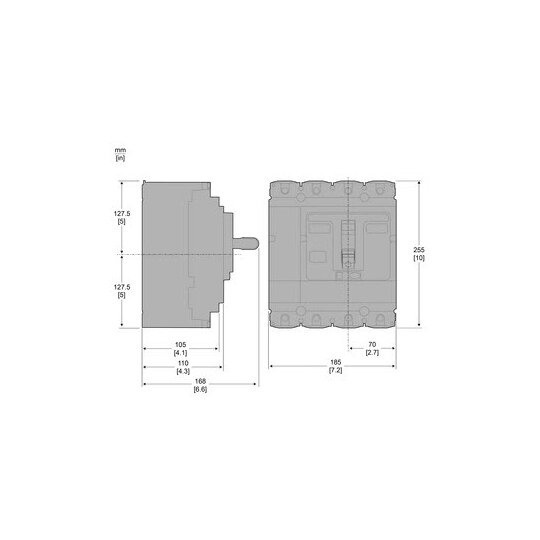

Breite 185 mm
Höhe 255 mm
Tiefe 110 mm

Bei diesem ComPacT NSX630NA handelt es sich um einen kompletten 4-poligen Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 630 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 4-polige Ausführung betragen 185 mm x 255 mm x 110 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
