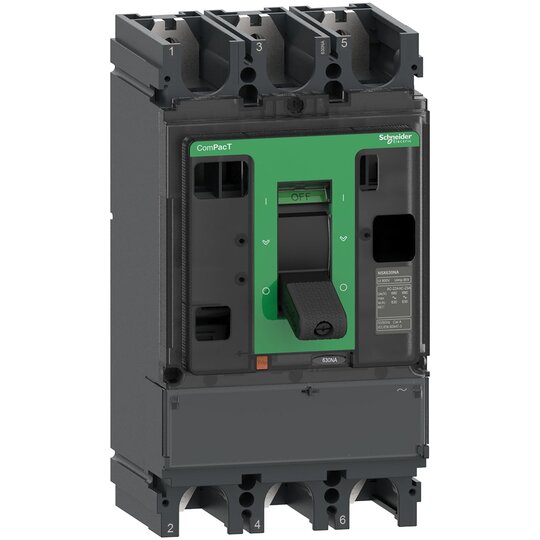

Schneider C633630S Lasttrennschalter
ComPacT NSX630NA, 3 poles, 630 A, AC22A
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2815821
- EAN
- 3606482002883
- Hersteller-Nr.
- C633630S
- DEHA.-Nr.
- 6627849
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365080
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | true |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 - 690.0 V |
| Bemessungsdauerstrom Iu | 630 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 630 A |
| Bemessungskurzzeitstromfestigkeit Icw | 6 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | true |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | true |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | true |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | Knebel |
| Verriegelbar | true |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP30 |
| Breite | 140 mm |
| Höhe | 255 mm |
| Tiefe | 110 mm |
Dieser ComPacT NSX630NA ist ein kompletter 3-poliger Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 630 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 3-polige Ausführung betragen 140 mm x 255 mm x 110 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
