Einstellbereich des unverzögerten Kurzschlussauslösers | 4800 - 4800.0 A |
Mit thermischem Schutz | false |
Phasenausfallempfindlich | false |
Auslösetechnik | elektronisch |
Bemessungsbetriebsspannung | 690 - 690.0 V |
Bemessungsdauerstrom Iu | 320 A |
Verlustleistung | 36,87 W |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | sonstige |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
Schutzart (IP) | IP40 |
Höhe | 255 mm |
Breite | 140 mm |
Tiefe | 110 mm |

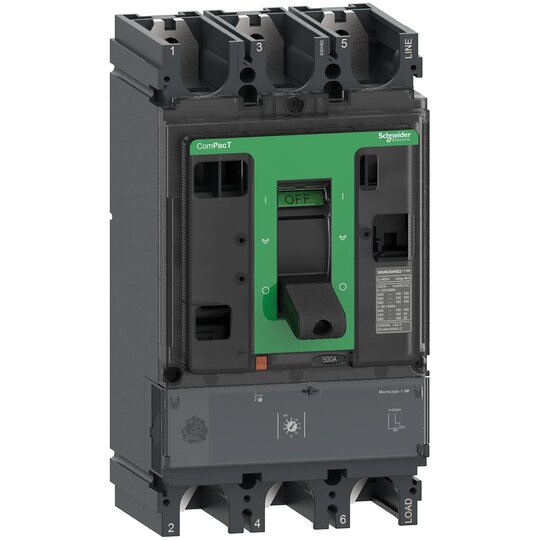

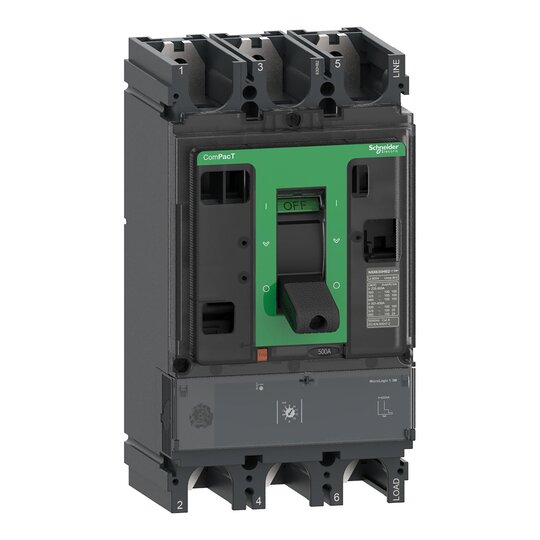

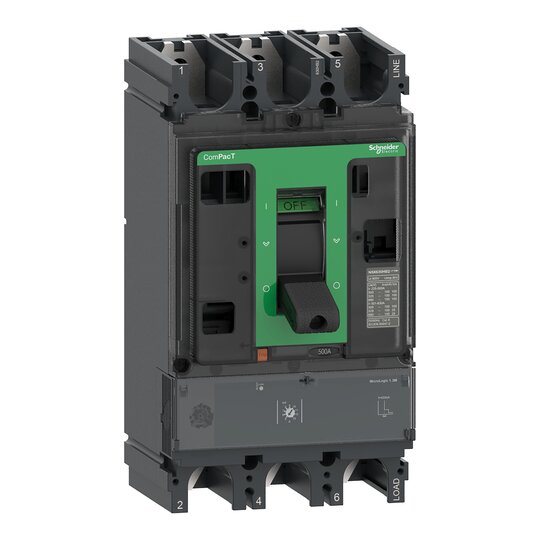

Bei diesem ComPacT NSX400N handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für Motorschutzanwendungen. Das Ausschaltvermögen (Icu) beträgt 50 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 1.3 M mit einer Nennleistung von 320 A. Das Auslösegerät MicroLogic 1.3 M bietet einen einstellbaren kurzzeitverzögerten Schutz und einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX400N ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
