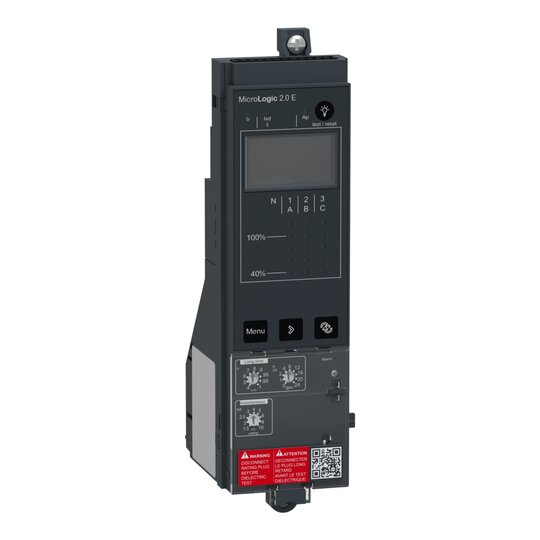

Schneider C2EFM Auslöseeinheit MicroLogic 2.0E für ComPacT

Hersteller-Nr. C2EFM 195066598
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2816104
EAN
3606482098299
DEHA.-Nr.
7014840
eClass.-Nr.
27370410
Zolltarif-Nr.
85363090
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung des Motorschutzes elektronischer Auslöser
Bemessungsdauerstrom Iu 3200 A
Bemessungsschaltstrom 3200 A
Überlastauslöser Stromeinstellung 252 - 3200.0 A
Kurzschlussauslöserfunktion unverzögert
Stromeinstellung unverzögerter Kurzschlussauslöser 378 - 32000.0 A
Mit Erdschlussschutzfunktion false
Externe Stromversorgung erforderlich true
Spannungsart der Versorgungsspannung DC
Versorgungsspannung bei DC 24 - 24.0 V
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 690 - 690.0 V
Betriebsspannung bei AC 60 Hz 690 - 690.0 V
Breite 53,6 mm
Höhe 199,5 mm
Tiefe 67,5 mm

Diese neue MicroLogic Auslöseeinheit gehört zur neuen Generation der ComPacT NS630bN- bis NS3200-Serie. Die neue Generation des ComPacT NS bietet die gleichen Leistungen und verfügt über eine neue transparente Frontabdeckung für die Sichtbarkeit der Zubehörteile und einen neuen ergonomischen Kipphebel und optionalem LED-Auslösestatus. Der MicroLogic Auslöser hat ein neues Design und eine neue Farbe (dunkelgrau). Er ist kompatibel mit handbetätigten ComPacT NS Leistungsschaltern in Festeinbau. Dieses Steuergerät verfügt über grundlegende Schutzfunktionen und ist für den Schutz von Stromkreisen und Lasten ausgelegt. MicroLogic 2.0E ist ein elektronisches Steuergerät, das einen einstellbaren Langzeitschutz gegen Überlast bietet (ANSI Code 49). Es bietet auch einen einstellbaren, sofortigen Schutz gegen Kurzschlüsse (ANSI Code 50). Die Leistung des Steuergeräts wird durch einen zusätzlichen Langzeitleistungsstecker festgelegt, der separat über den Produktselektor bestellt werden muss. Der Typ MicroLogic E zeigt Überlastungen mit einer Alarm-LED an und kann die Auslöseursache über 4 weitere LEDs anzeigen. MicroLogic E ist mit einem digitalen LCD-Display ausgestattet, das die Wirkenergie mit einer Genauigkeit von 2 % anzeigt. ComPacT NS der neuen Generation ist Teil der Schneider Electric EcoStruxure Power Architektur. ComPacT NS neue Generation ist nachhaltiger mit umweltfreundlichen Verpackungen und Partnerschaften.
