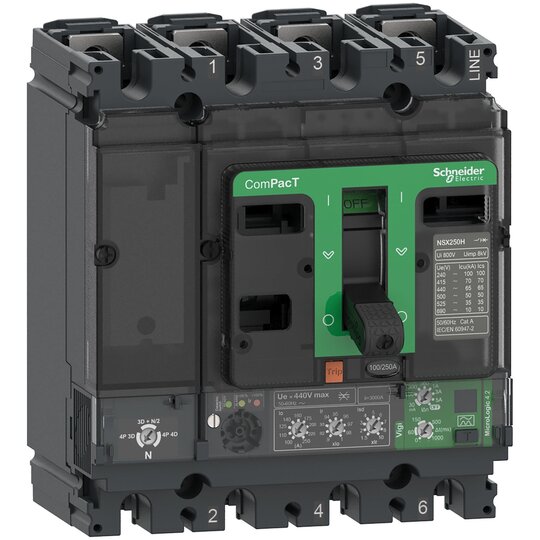

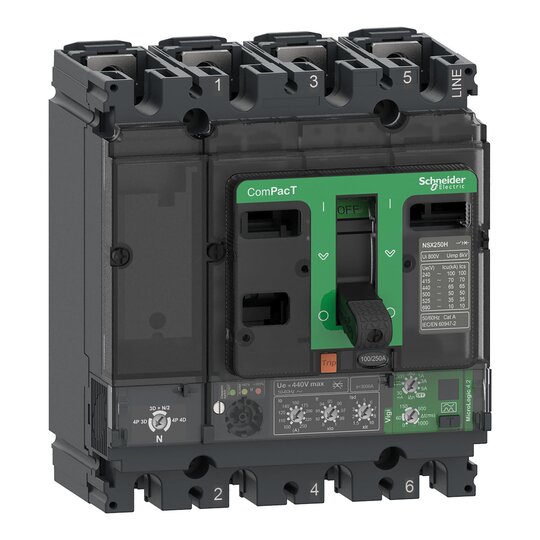

Schneider C16B44V160 Kompaktleistungs-
schalter ComPacT NSX160B
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2816098
- EAN
- 3606481993342
- Hersteller-Nr.
- C16B44V160
- DEHA.-Nr.
- 6627418
- eClass.-Nr.
- 27370409
- Zolltarif-Nr.
- 85362090
| Bemessungsdauerstrom Iu | 160 A |
| Bemessungsspannung | 440 - 440.0 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 25 kA |
| Überlastauslöser Stromeinstellung | 56.7 - 160.0 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 85 - 1600.0 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 2400 - 2400.0 A |
| Verlustleistung | 46,9 W |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Integrierter Erdschlussschutz | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Geeignet für Hutschienenmontage | false |
| Hutschienenmontage optional | true |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Mit Ausgelöstmelder | true |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 4 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Knebel |
| Komplettgerät mit Schutzeinheit | true |
| Motorantrieb integriert | false |
| Motorantrieb optional | true |
| Schutzart (IP) | IP40 |
Bei diesem ComPacT NSX160B handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 440 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 4.2 Vigi mit einer Nennleistung von 160 A und einen integrierten, einstellbaren Differenzstromschutz. MicroLogic 4.2 Vigi bietet außerdem anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 4-polige Ausführung (140 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160B ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
