Schneider C1032M100 Elektronisches
Auslösegerät MicroLogic 2.2M
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2813589
- EAN
- 3606482000407
- Hersteller-Nr.
- C1032M100
- DEHA.-Nr.
- 6626785
- eClass.-Nr.
- 27370410
- Zolltarif-Nr.
- 85363030
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Polzahl | 3 |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsschaltstrom | 100 A |
| Überlastauslöser Stromeinstellung | 50 - 100.0 A |
| Kurzschlussauslöserfunktion | verzögert |
| Stromeinstellung verzögerter Kurzschlussauslöser | 250 - 1300.0 A |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 1500 - 1500.0 A |
| Mit Erdschlussschutzfunktion | false |
| Externe Stromversorgung erforderlich | false |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
| Breite | 104,7 mm |
| Höhe | 59,7 mm |
| Tiefe | 89,4 mm |

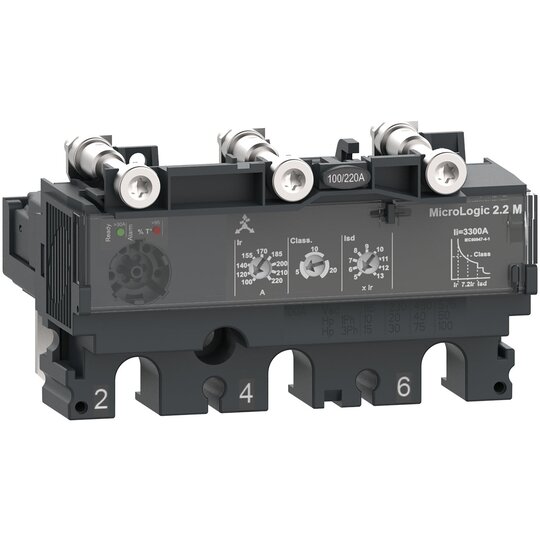

Bei diesem MicroLogic 2.2 M handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses magnetische Auslösegerät mit einer Nennleistung von 100 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
