Ausführung | Drehstrom-Synchronmotor |
Bemessungsspannung | 480 V |
Bemessungsfrequenz | 50 - 60.0 Hz |
Spannungsart | AC |
Anzahl der Phasen | 3 |
Bemessungsleistung bei Bemessungsfrequenz | 3,4 kW |
Bemessungsdrehzahl bei Bemessungsfrequenz | 3000 1/min |
Werkstoff des Gehäuses | sonstige |
Schutzart (IP) | IP50 |
Polzahl | 10 |
Bauform | sonstige |
Motor-Energieeffizienzklasse | sonstige |
Isolationsklasse nach IEC | sonstige |
Belastungszyklus | sonstige |
Nenndrehmoment | 10,8 Nm |
Anlaufstromverhältnis | 0 |
Anlaufdrehmomentverhältnis | 0 |
Kippmomentverhältnis | 0 |
Lager | sonstige |
Mit Kondensschutz | false |
Mit positivem Temperaturkoeffizienz-Resistor (PTC) | false |
Mit Widerstandsthermometer-Detektor (RTD) | false |
Intrinsische Sicherheit (IS) | ohne |
Geeignet für Frequenzregelung | false |
Betriebstemperatur | 0 - 20.0 €C |
Überlastfähigkeit | false |
Kühlmethode | sonstige |
Ausführung Wellenende | sonstige |
Vakuum-Druck-Imprägnierung (VPI) | sonstige |

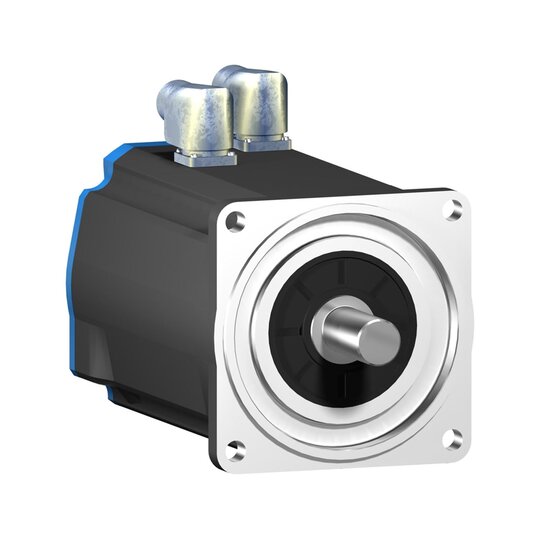

Servomotor BSH der Reihe Lexium 32-Servoantriebe. Diese BSH-Reihe an dreiphasigen AC-Servomotoren weist ein geringes Rotorträgheitsmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 33,4 Nm und erreicht ein Spitzendrehmoment von 131,9 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 3600 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 4190 W. Der eingebaute Encoder ist als Singelturn mit 128 Perioden/Umdrehung (128x1024) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder M40 + M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 140 mm. Die Antriebswelle hat einen Durchmesser von 24 mm. Das Wellenende ist glatt und konform zur Schutzart IP54 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.ee phase, 3000 rpm for LXM05CD57N4 at 380...480 V three phase - product compatibility: LXM05AD57N4 at 380...480 V three phase, LXM05BD57N4 at 380...480 V three phase, LXM05CD57N4 at 380...480 V three phase, LXM32.D72N4 at 400 V three phase, LXM32.D72N4 at 480 V three phase - shaft end: untapped - speed feedback resolution: 131072 points/turn - holding brake: without - mounting support: international standard flange - electrical connection: rotatable right-angled connectors. Benefits: Inspired by Simplicity!. Lexium 32
